正面效果圖：
村小別墅_二層小別墅設計圖_農村房屋設計圖/二層自建房全套施工圖紙1.jpg)
側面效果圖：
村小別墅_二層小別墅設計圖_農村房屋設計圖/二層自建房全套施工圖紙2.jpg)
背面效果圖：
村小別墅_二層小別墅設計圖_農村房屋設計圖/二層自建房全套施工圖紙3.jpg)
施工參數：
建筑層數：地上2層， 建筑總高度：8.335米，總建筑面積：186平方米
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
結構層高：一層層高3.20米，二層層高3.00米。
圖紙詳情：
建 筑 圖：
建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖一、門樓詳圖、衛生間詳圖、門窗表、門窗大樣圖等
結 構 圖：
結構設計總說明一、結構設計總說明二、基礎平面布置圖、基礎施工詳圖、一層梁平法施工圖、二層梁平法施工圖、坡屋頂梁平法施工圖、一層板配筋圖、二層板配筋圖、坡屋頂板配筋圖、樓梯配筋圖、節點配筋圖一等
給排水圖：
給排水設計總說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖等
電 氣 圖：
電氣設計說明、設備材料表、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖等
本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。
軒鼎出品-必屬精品

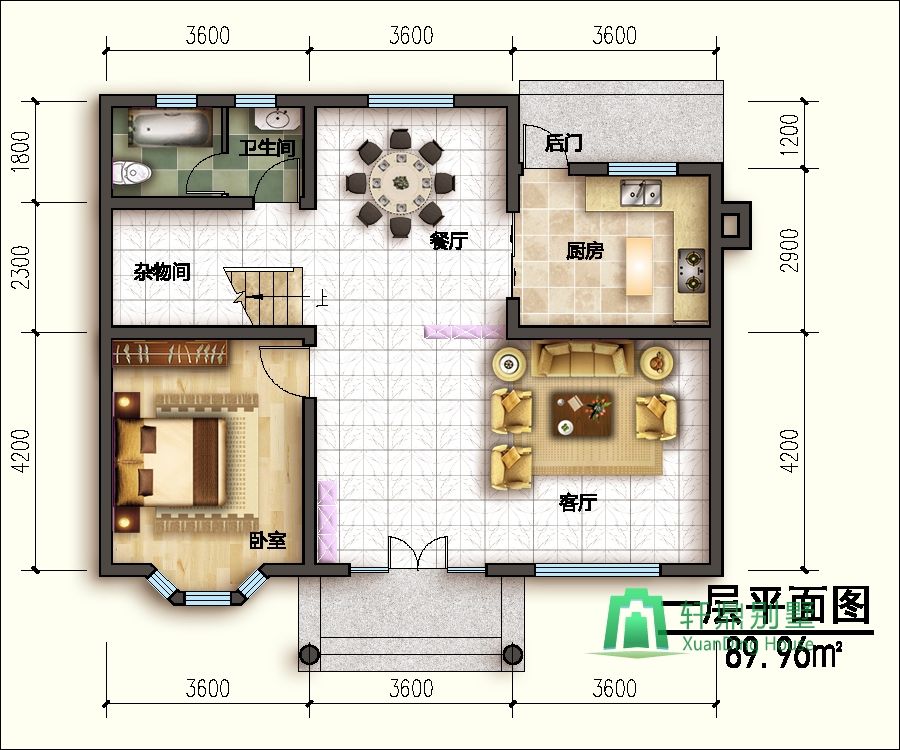

一層平面圖：

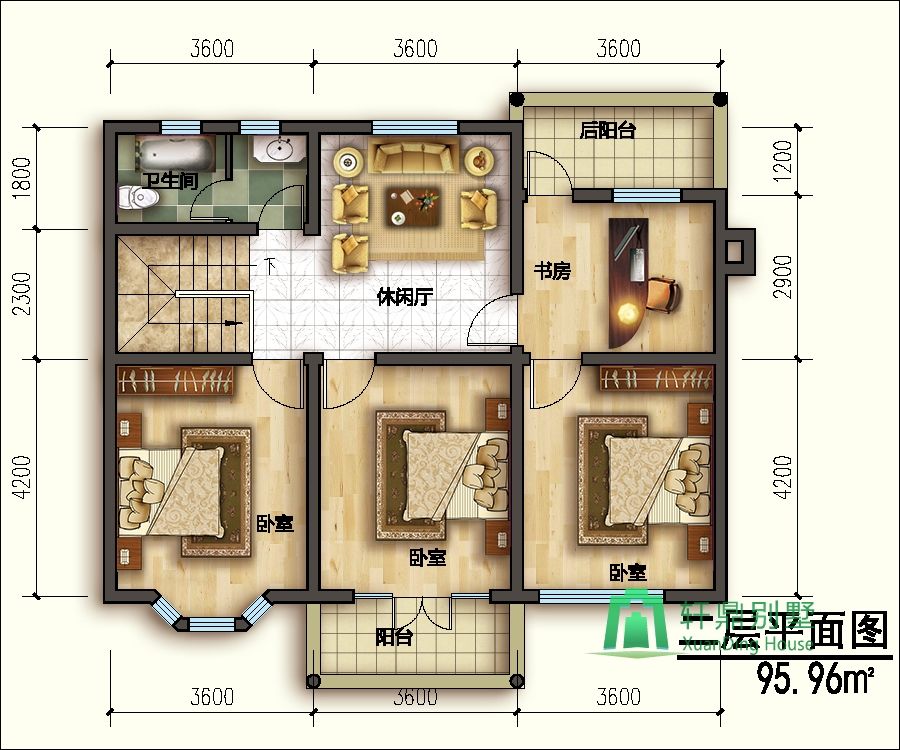

二層平面圖：

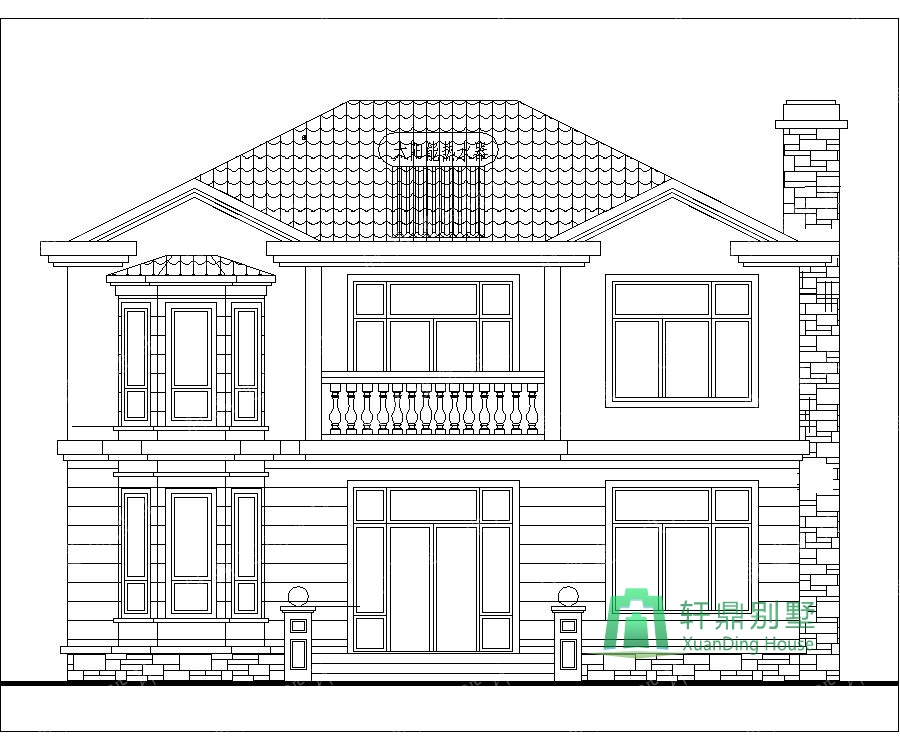

正立面圖：
背立面圖：

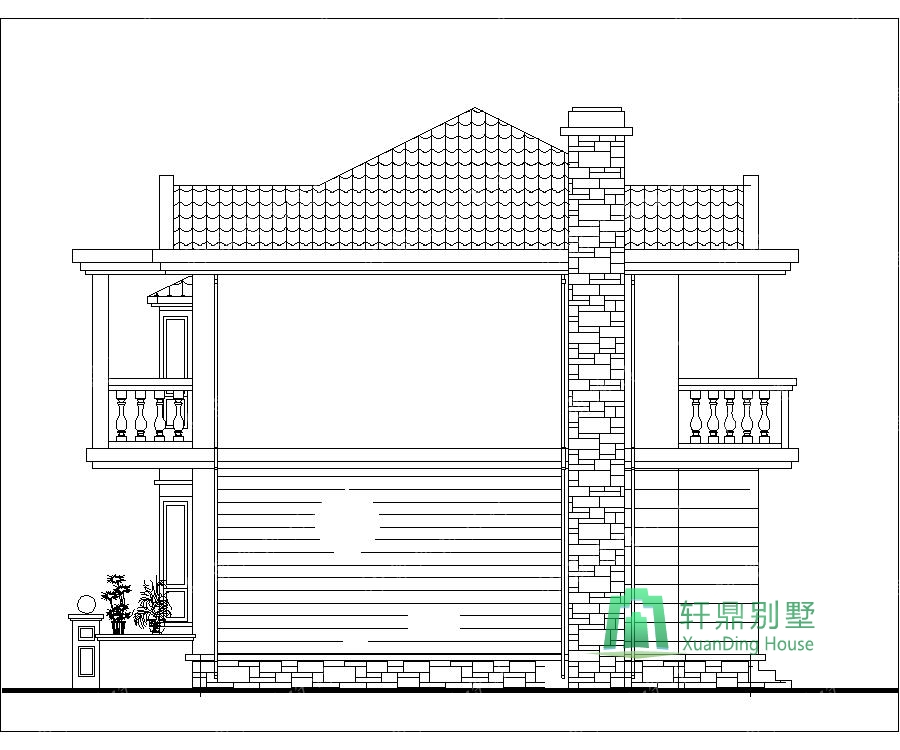

左立面圖：
右立面圖：
圖紙實拍：
此套圖紙為軒鼎建筑設計公司設計的一套二層農村自建小別墅。整體采用磚混結構設計，外墻為一樓暗紅色三色瓷磚，二樓淺黃色長效外墻漆。設計過程中經過多次修改定稿，終于確定了此外觀及平面布局，有喜歡本套圖紙的朋友可以直接訂購此全套施工圖紙，圖紙非常詳細。
若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，這個可以聯系我們這里的主創設計師劉工來按需定制設計，若是地基尺寸正好吻合的也直接購買這個成品圖紙的話，這套成品圖紙價格是398元，成品圖紙價格并非是設計這套圖紙的設計費用，這套全套施工圖及效果圖設計下來是6000的設計費用，我們的咨詢電話及微信為18668932208。
