圖紙為A3施工激光藍圖+A4高清效果圖照片，不提供電子版
設計功能：
一層：客廳、廚房、餐廳、老人房（帶衛生間）、臥室、車庫、雜物間、衛生間
二層：臥室（帶衛生間）2、臥室2、兒童房、衛生間、洗衣間、陽臺
三層：客廳、臥室（帶衛生間、衣帽間）、臥室（帶衛生間）、書房、茶室、衛生間、露臺
四層：臥室、家庭影院、衛生間
施工參數：
建筑層數：地上4層，建筑總高度(到屋脊高度)：15.357米，總建筑面積：591.05平方米
結構體系： 框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3，三層層高3.3米，四層層高3.0米
圖紙詳情：
建 筑 圖：
建筑施工總說明、各層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖等...
結 構 圖：
結構設計總說明、基礎平面布置圖、基礎施工詳圖、各層梁平法施工圖、各層板配筋圖、樓梯配筋圖、節點配筋圖等...
給排水圖：
給排水設計總說明、各層給排水平面圖、屋頂給排水平面圖、給排水系統圖等...
電 氣 圖：
電氣設計說明、配電系統圖、弱電系統圖、各層照明平面圖、各層插座平面圖、各層弱電平面圖、接地平面圖、屋頂防雷平面圖等...
本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。

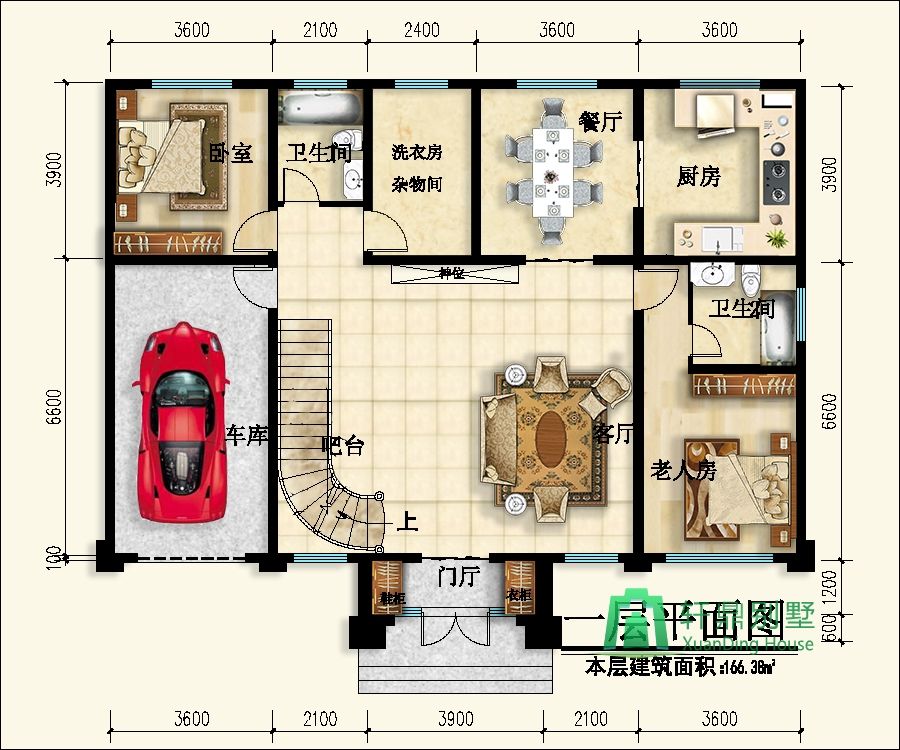

一層平面圖：
二層平面圖：

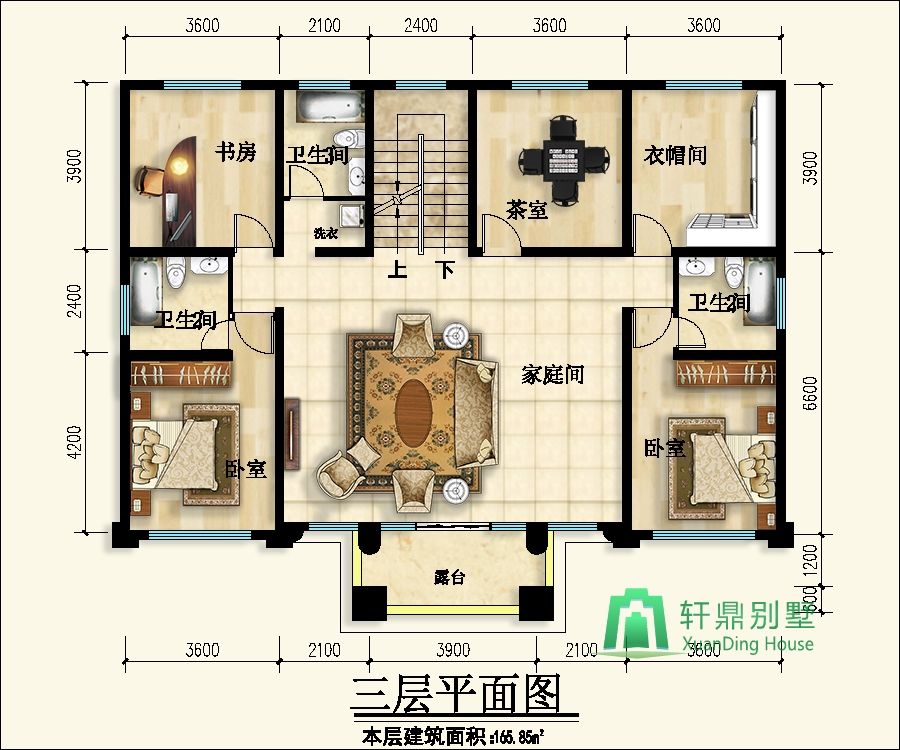

三層平面圖：

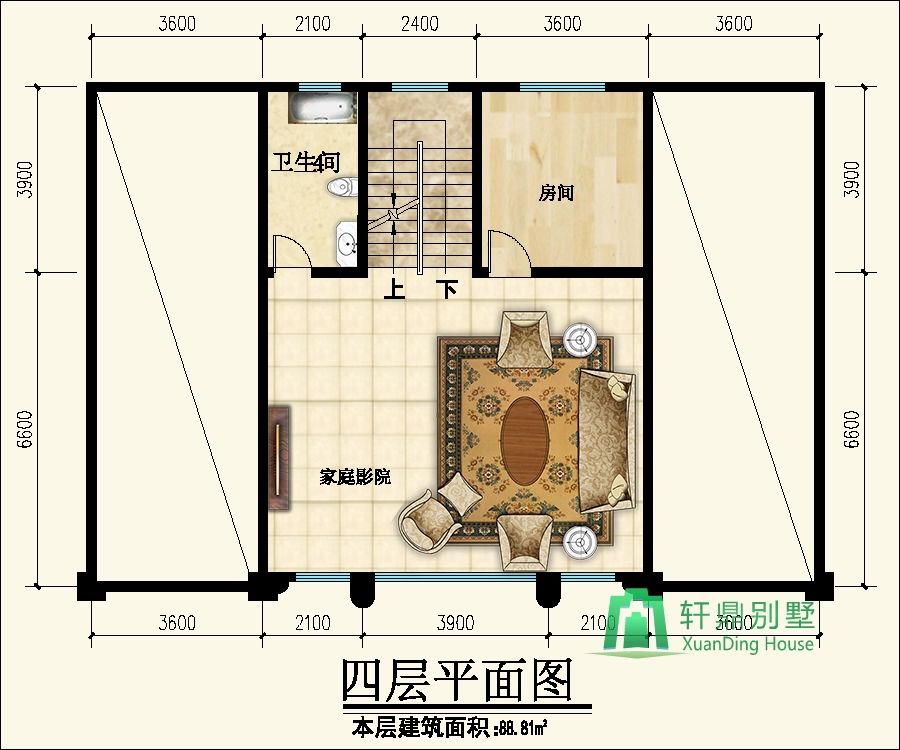

四層平面圖：

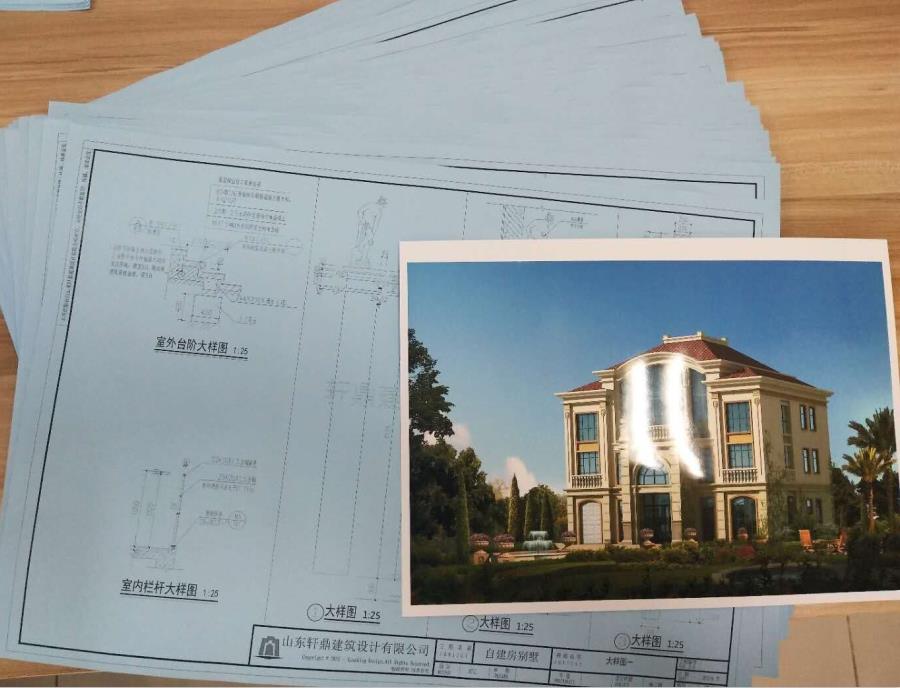

圖紙實拍：
正立面圖：

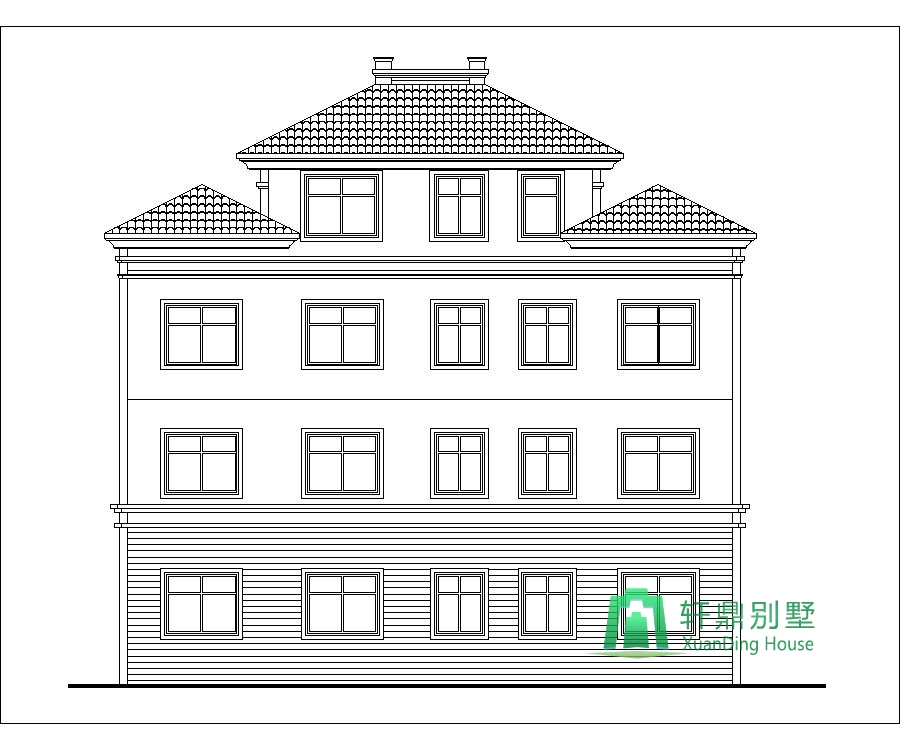

背立面圖：

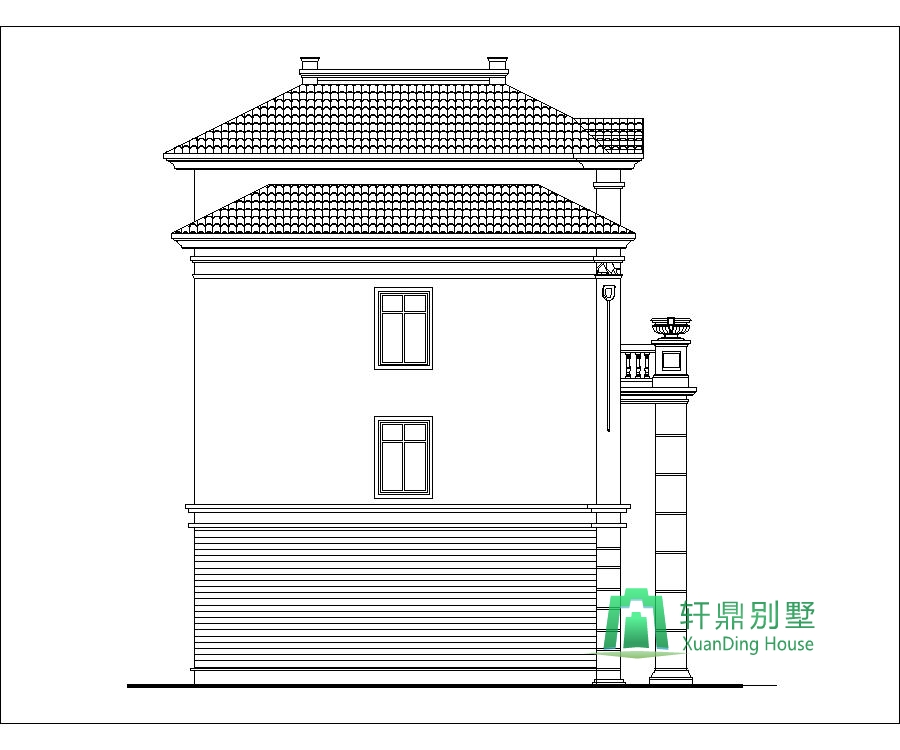

左立面圖：

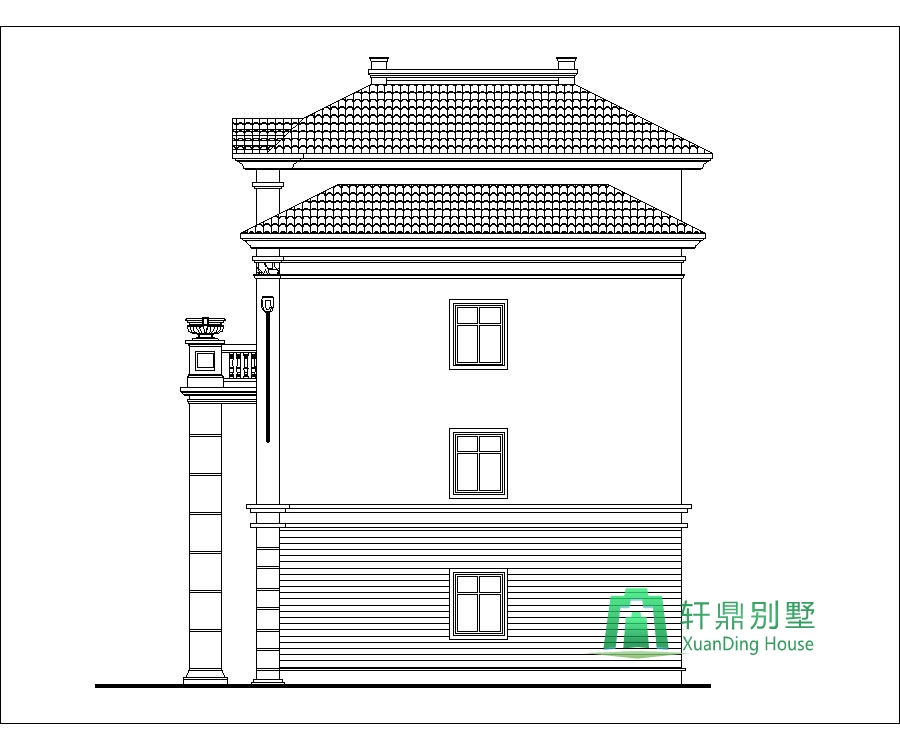

右立面圖：
全國范圍內包郵
