8x11米二層精致小戶型自建房施工圖_實用美觀農村二層小別墅
- 圖紙編號：XD139
- 圖紙格式：紙質圖紙
- 建筑形式：磚混結構
- 建筑面積：169.42平方米
- 造價預算：18-25萬
- 房屋面寬：8.5米
- 房屋進深：11.2米
- 占地面積：90-100㎡
- 圖紙?jiān)斍?/li>
效果圖：
用美觀農村二層小別墅/ercengxinnongcunzijianfang1.jpg)
施工參數：
建筑面積172.08平方米，總造價14.6萬元至18.1萬元，室內裝修為毛面。機磚3.641千塊、多孔磚27.521千塊、鋼筋5.259噸、水泥42.562噸、砂70.290立方米、碎石64.937 立方米。
圖紙?jiān)斍椋?/strong>
建 筑 圖：
建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖、門窗表
結 構 圖：
結構設計總說明一、結構設計總說明二、基礎平面布置圖、基礎施工詳圖、一層梁平法施工圖、二層梁平法施工圖、坡屋頂梁平法施工圖、一層頂板配筋圖、二層頂板配筋圖、坡屋頂板配筋圖、樓梯配筋圖
給排水圖：
給排水設計總說明、一層給排水平面圖、二層給排水平面圖、屋頂給排水平面圖、給排水系統圖
電 氣 圖：
電氣設計說明、設備材料表、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖

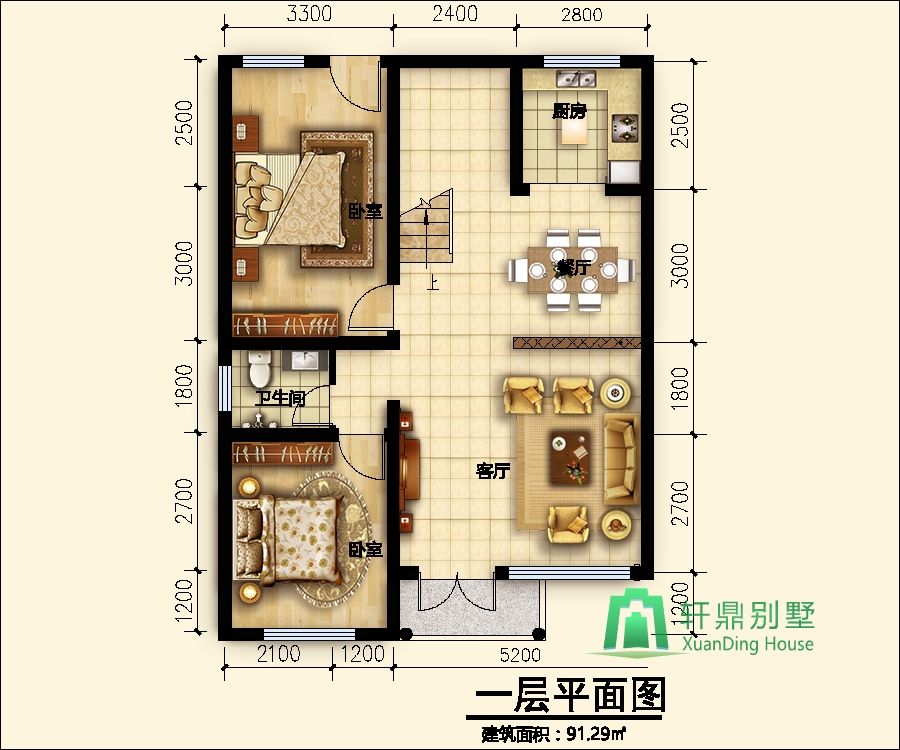

一層平面圖：
二層平面圖：

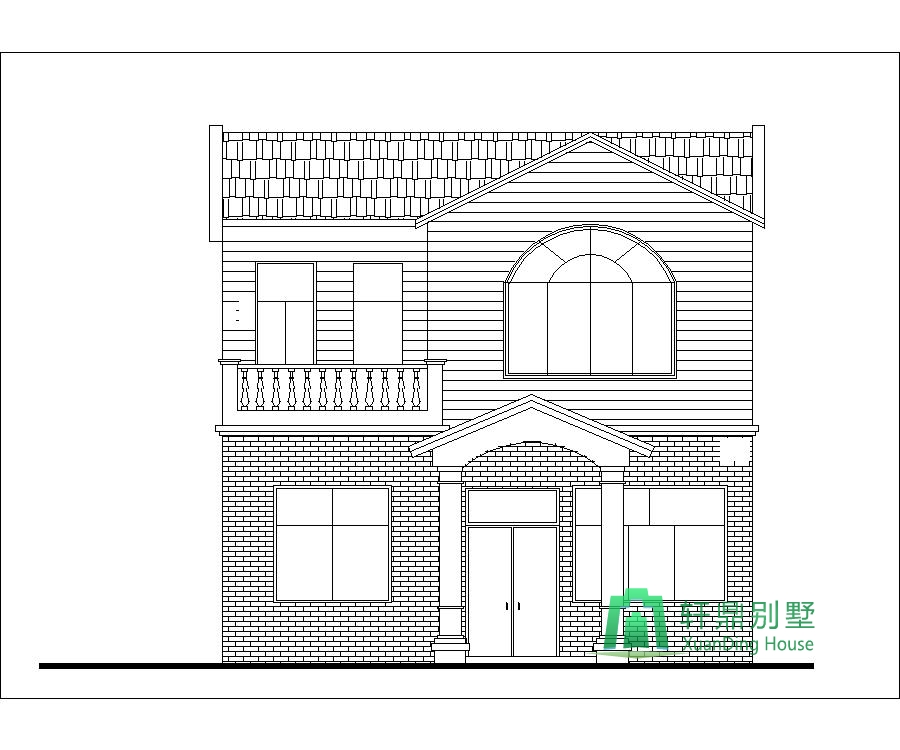

正立面圖：

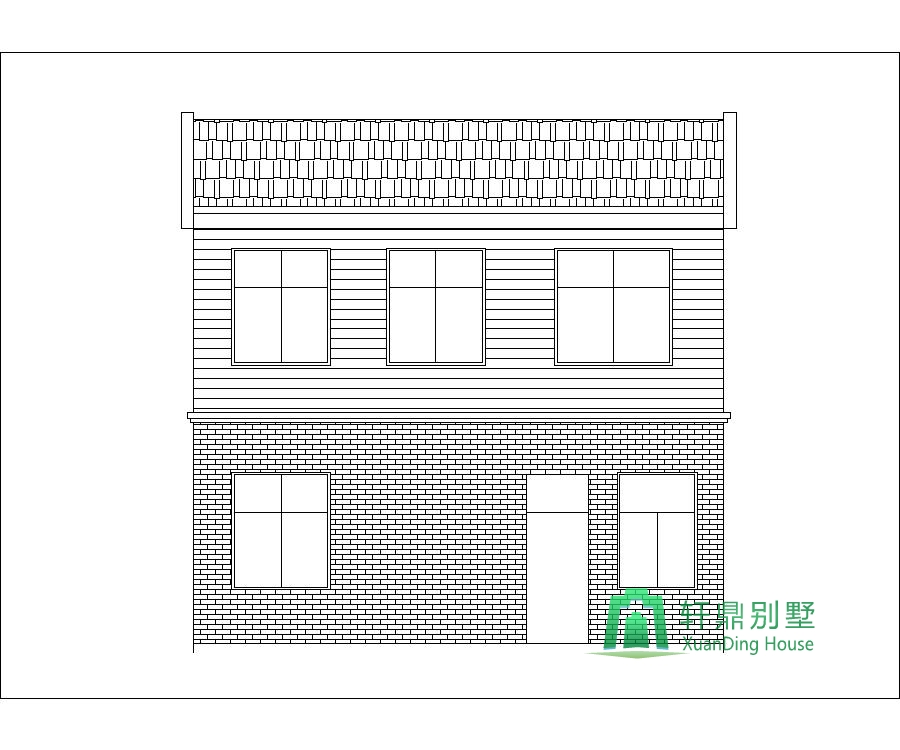

背立面圖：

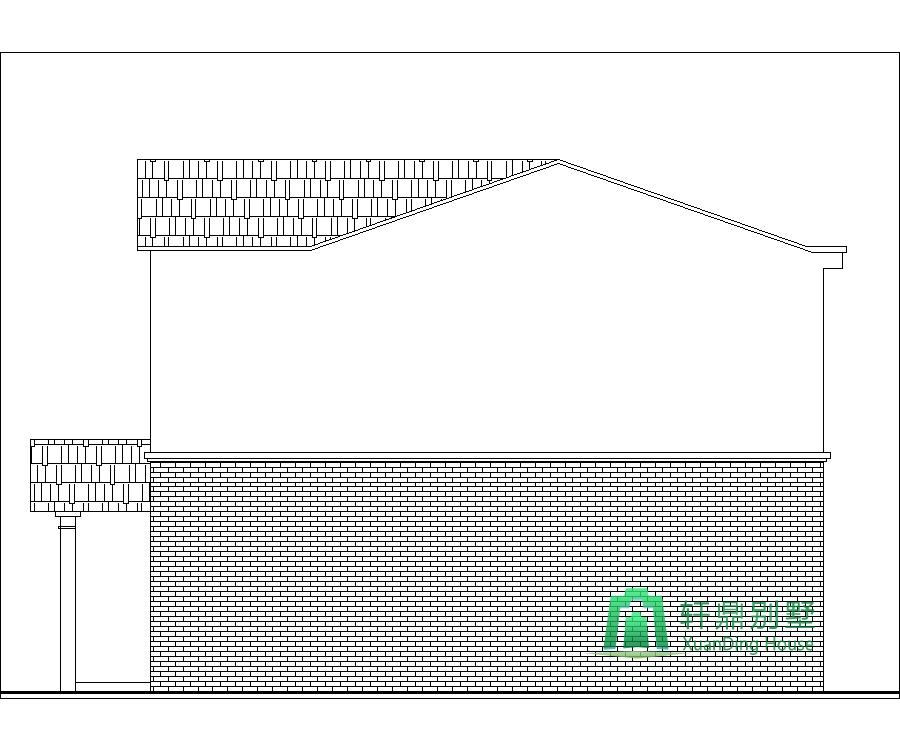

側立面圖：
