圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

占地137.52㎡三層復式別墅設計圖，帶有小露臺，外觀配色比較簡單現代化，造型美觀新穎，內部布局合理，室內采光通風情況良好，適合一家人居住，含全套施工圖紙，圖紙齊全，請放心購買。

設計功能：

☑ 占地尺寸：15.2x11米

☑ 占地面積：137.52㎡

☑ 建筑面積：363.03㎡

☑ 建筑結構：磚混結構

☑ 造價估算：41萬

☑ 一層建筑面積（包含外墻）：137.52㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：11.935米，建筑面積：363.03平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.4米，二層層高3.1米，三層層高3.1米。



正面效果圖：

側面效果圖：

俯視效果圖：

背面效果圖：

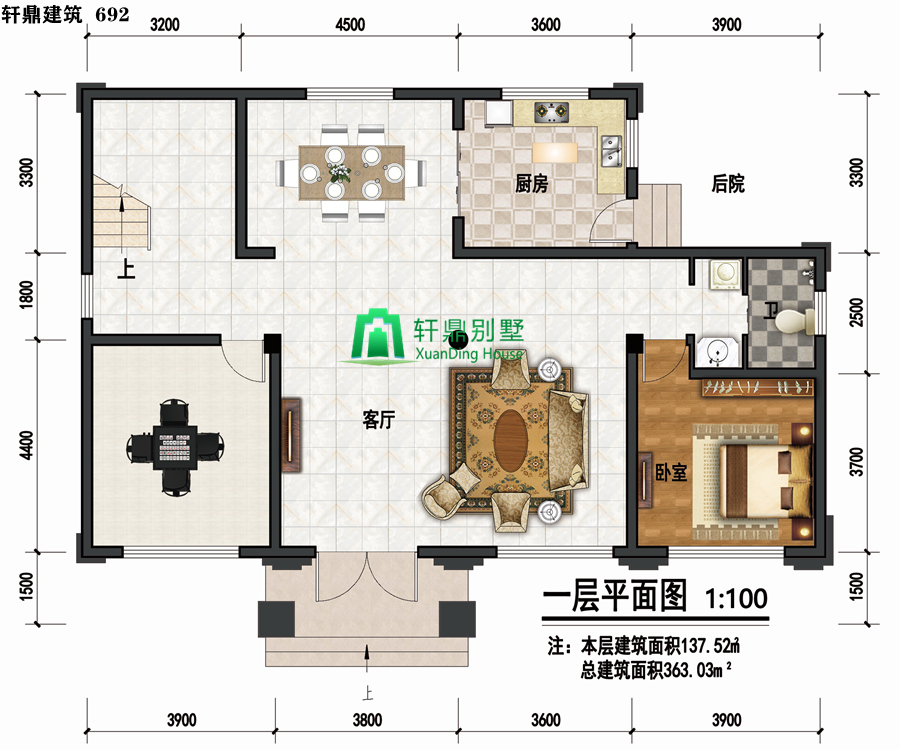

一層平面圖：

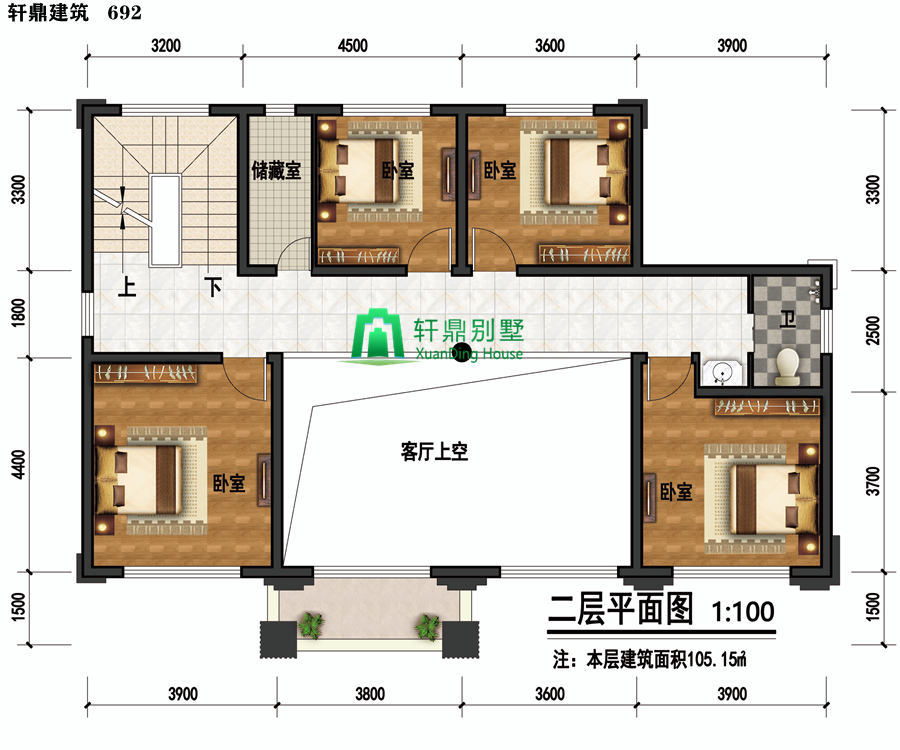

二層平面圖：

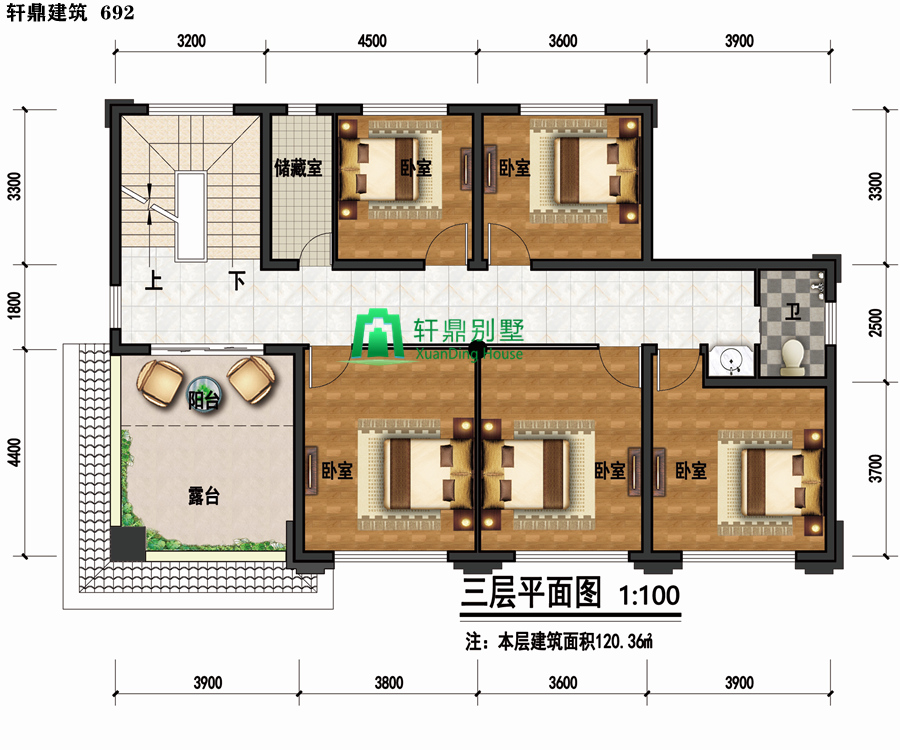

三層平面圖：

正立面圖：

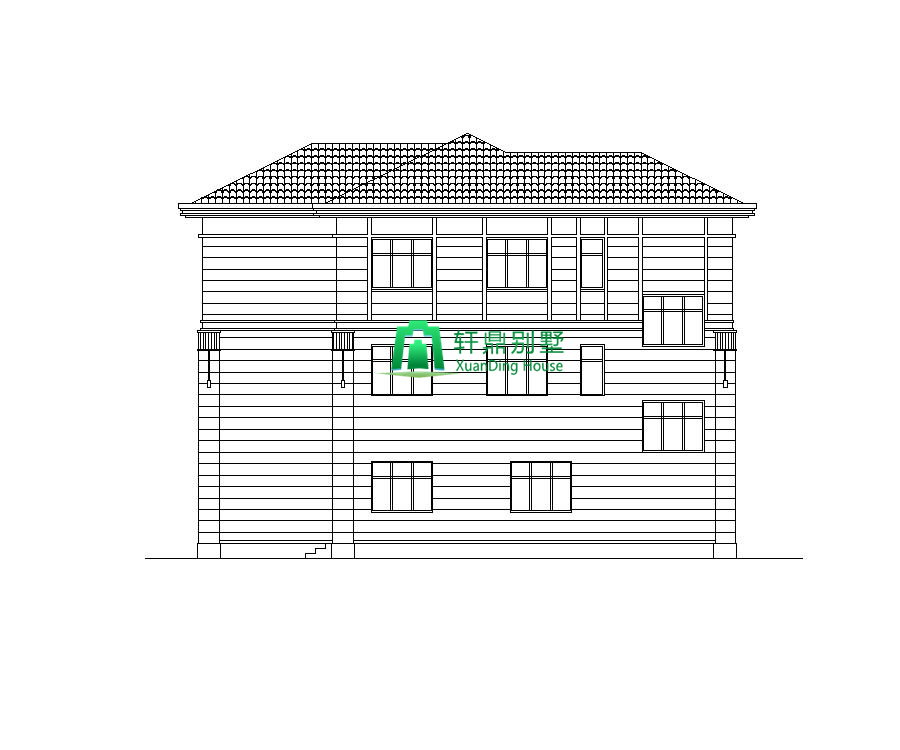

背立面圖：

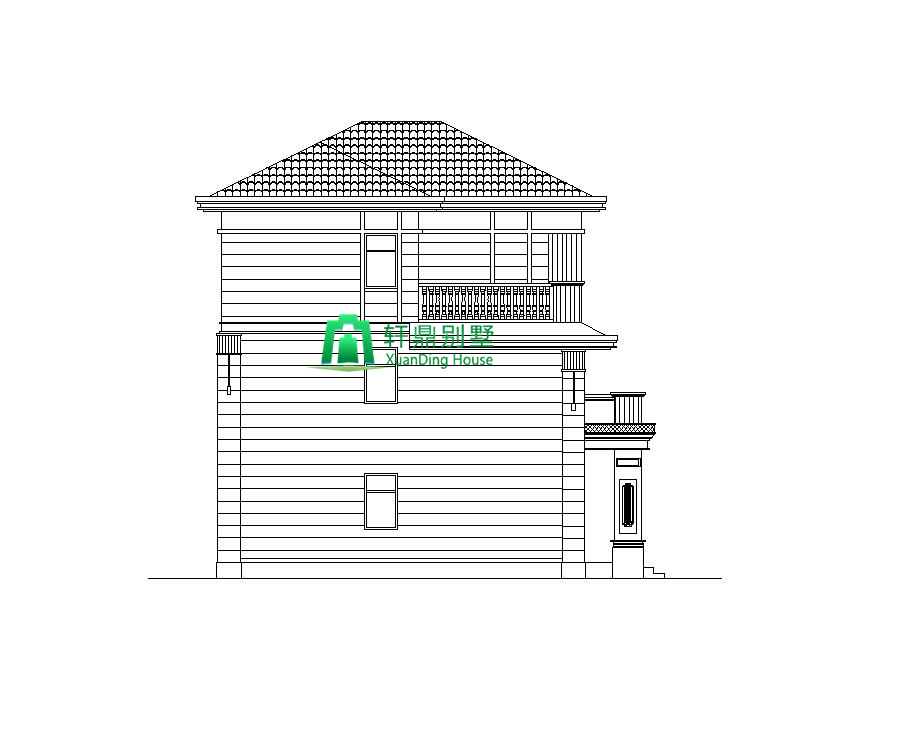

左立面圖：

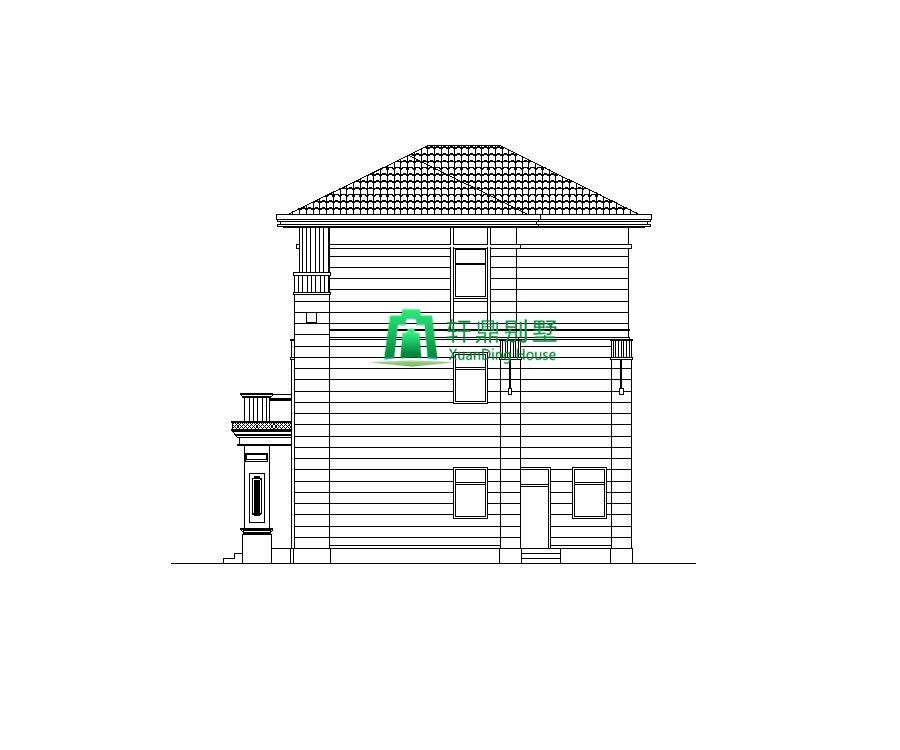

右立面圖：
