圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

四川省資陽市鄧總三層別墅設計案例。鄧總是通過朋友的介紹加的工作人員的微信。設計需求為占地面積140平，總建筑面積不超過350平，復式設計，多個臥室。最終呈現平面圖如下。外觀方面設計師也是按照鄧總的需求設計的歐式風格。整體黃色真石漆搭配紅色坡屋頂。遠遠望去，有種金碧輝煌的感覺。最氣派的就是這門廳出兩個大圓柱了，直通二樓，讓外觀更加高挑立體。左邊落地窗的設計以及右面戶型門窗的設計，不僅體現房屋的大氣，也彰顯業主尊貴的生活品質。背面多扇拱形窗，提升居住視覺感。這棟別墅非常適合一家人居住，含全套施工圖，圖紙齊全，請放心夠買。

設計功能：

☑ 占地尺寸：12.4*12.4米

☑ 占地面積：138.19㎡

☑ 建筑面積：339.78㎡

☑ 建筑結構：框架結構

☑ 造價估算：37-42萬

☑ 一層建筑面積（包含外墻）：138.19㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：12.925米，建筑面積：339.78平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.8米，二層層高3.3米，三層層高3.3米。



正面效果圖：

側面效果圖：

俯視效果圖：

背面效果圖：

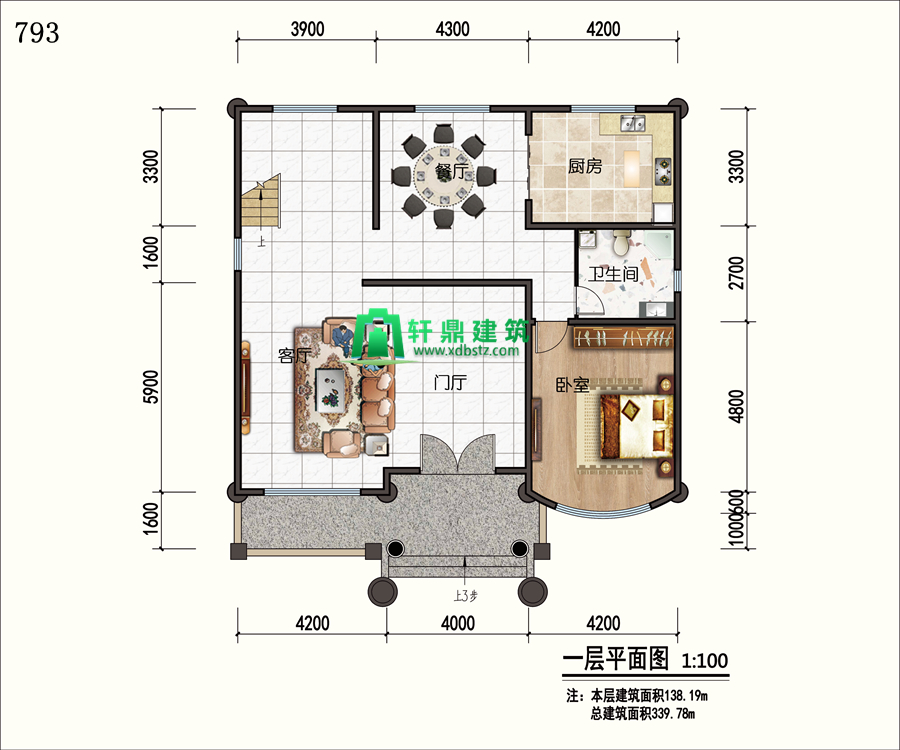

一層平面圖：設有門廳，客廳，餐廳，廚房，衛生間，臥室。基本的生活布局。臥室圓弧形窗戶，不僅外觀有特點，內部整體空間更加的開闊通透，此間房間可留給老人，雖不帶套衛，但出門則是公衛，也非常的方便。

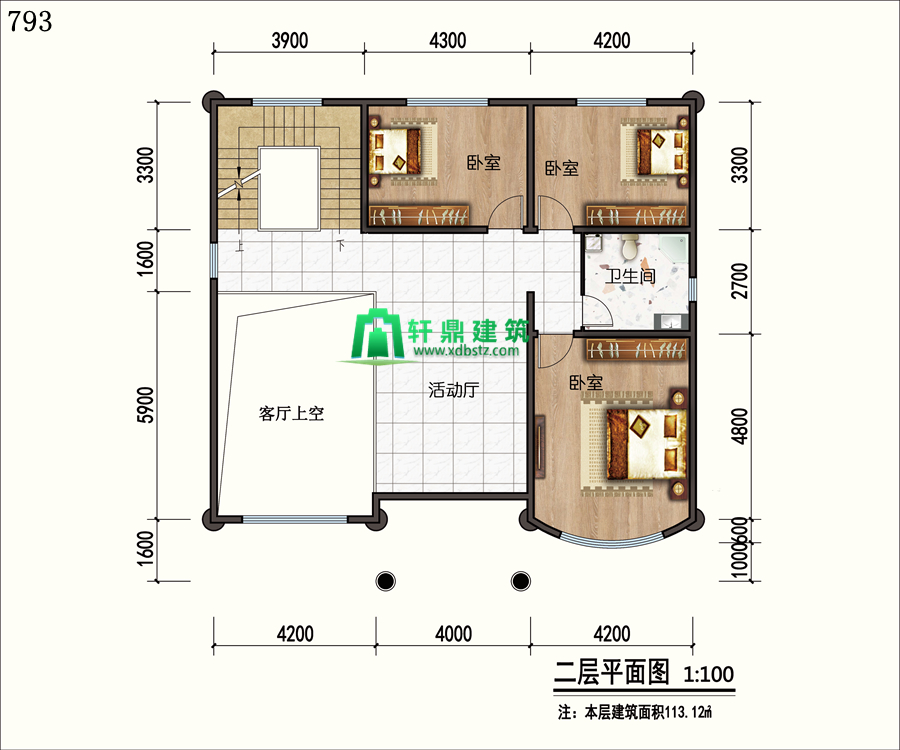

 二層平面圖：臥室*3，衛生間，活動廳。主要為生活起居，三間臥室+一間公衛，打造舒適的生活布局，滿足一家人的居住需求。

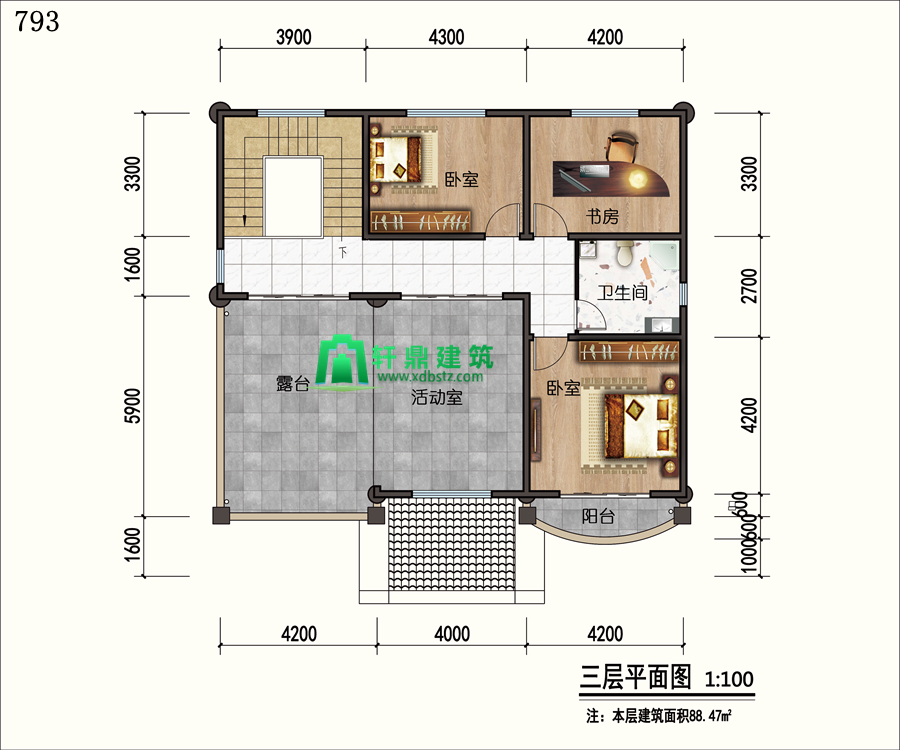

三層平面圖：臥室*2，書房，公衛，活動廳，露臺。兩間臥室+一間公衛，滿足親友留宿的住宿需求，露臺和活動室相連設計，為家人打造更多的室外空間。同時也可晾曬衣物，欣賞美景。

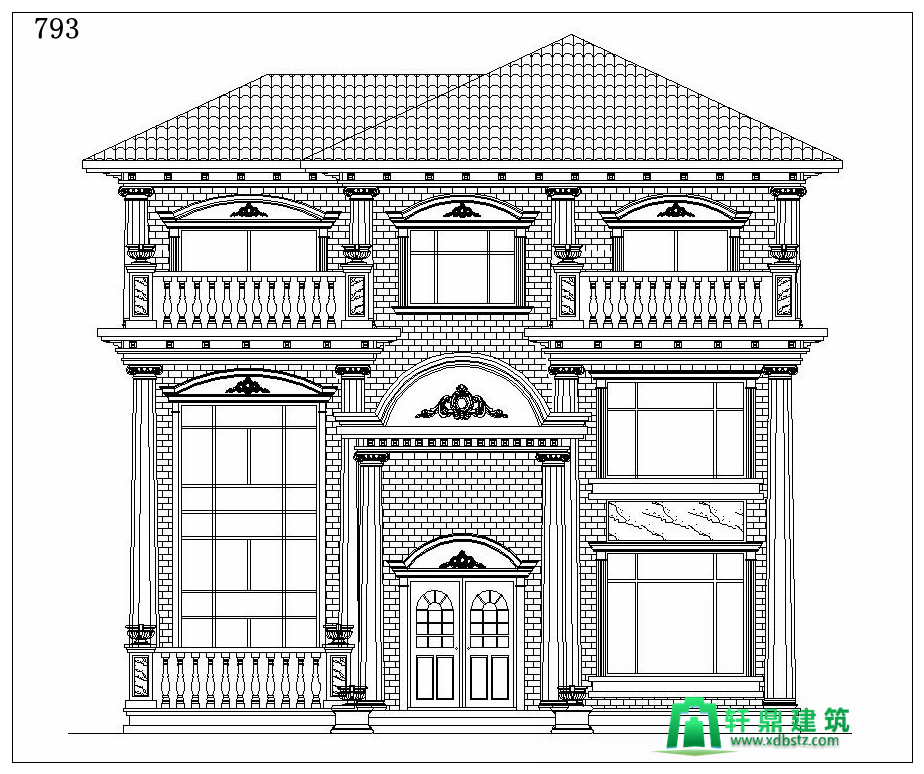

正立面圖：

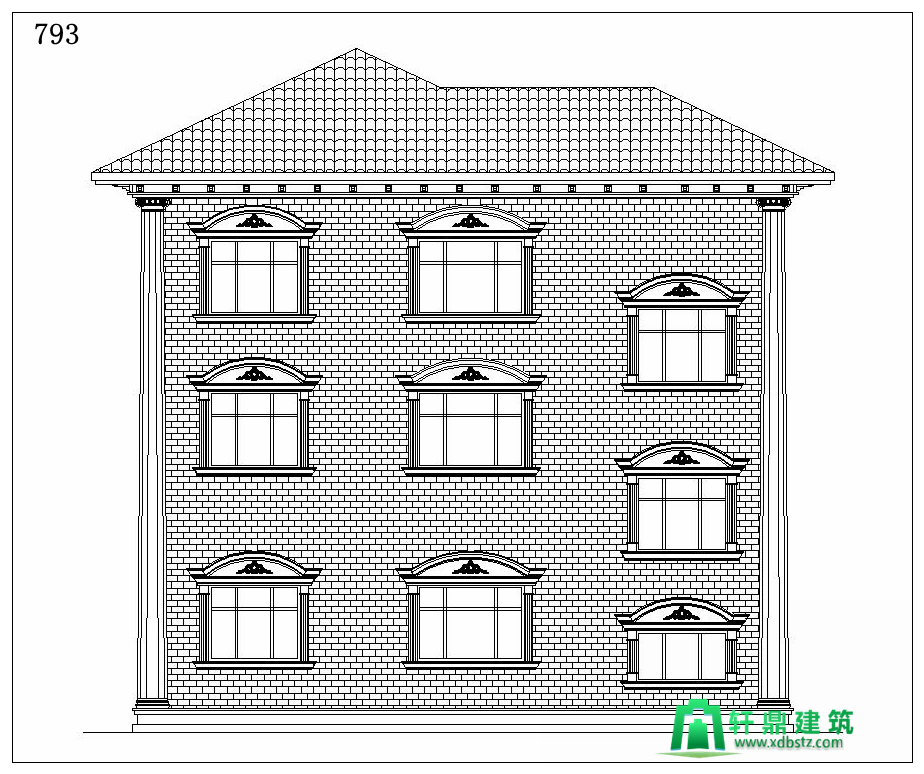

背立面圖：

左立面圖：

右立面圖：
