圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

  廣東梅州豐順縣李總10*12現代三層別墅設計案例。李總非常喜歡現代別墅的設計，通過朋友的介紹，聯系到軒鼎建筑，從溝通到確認定制僅半天的時間。工作人員將設計師全部安排到位。李總宅基地10*12左右，建三層平屋頂現代流行的簡約風格。需要臥室多一些，三樓帶有大露臺，平時與家人可以有較大的活動平臺。設計如下：外墻采用簡單的多種灰色進行相結合，展現出別墅的層次感以及立體感。屋頂為平屋頂的設計，既節約了造價，也凸顯房子的沉穩，彰顯此棟別墅的奢華。色彩設計硬朗，富有極強的藝術格調。圍欄采用極簡玻璃設計，摒棄了一貫的羅馬柱風格。這款現代別墅非常適合一家人居住，含全套施工圖，圖紙齊全，請放心夠買。

設計功能：

☑ 占地尺寸：9.76*11.76

☑ 占地面積：126.42㎡

☑ 建筑面積：343.32㎡

☑ 建筑結構：磚混結構

☑ 造價估算：34-38萬

☑ 一層建筑面積（包含外墻）：126.42㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地上3層，建筑總高度（到屋脊高度）：10.2米，建筑面積：343.32平方米。
結構體系：磚混結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高3.6米，二層層高3.3米, 二層層高3.3米。



后期效果圖：

一層平面圖：有客廳，臥室*2，衛生間，儲藏室，餐廳，廚房。進門右側是大客廳，接待朋友方便，餐廳+廚房，縮短就餐距離。兩間臥室和衛生間相連，不僅方便家人的日常洗漱，也方便客人或者老人一樓的居住。

二層平面圖：設有臥室*2，臥室+衛，衛生間，客廳，陽臺，陽臺+露臺。帶有一間衛生間的主臥，打造舒適的生活空間，多個陽臺以及露臺的設計，為家人帶來更多娛樂的生活。

三層平面圖：設有臥室*2，衛生間，健身區+露臺。兩間臥室+公衛，滿足更多人的住宿需求。帶有健身區和露臺，不僅有了鍛煉身體的地方，也有了欣賞美景的地方。為孩子打造寬闊的活動平臺。

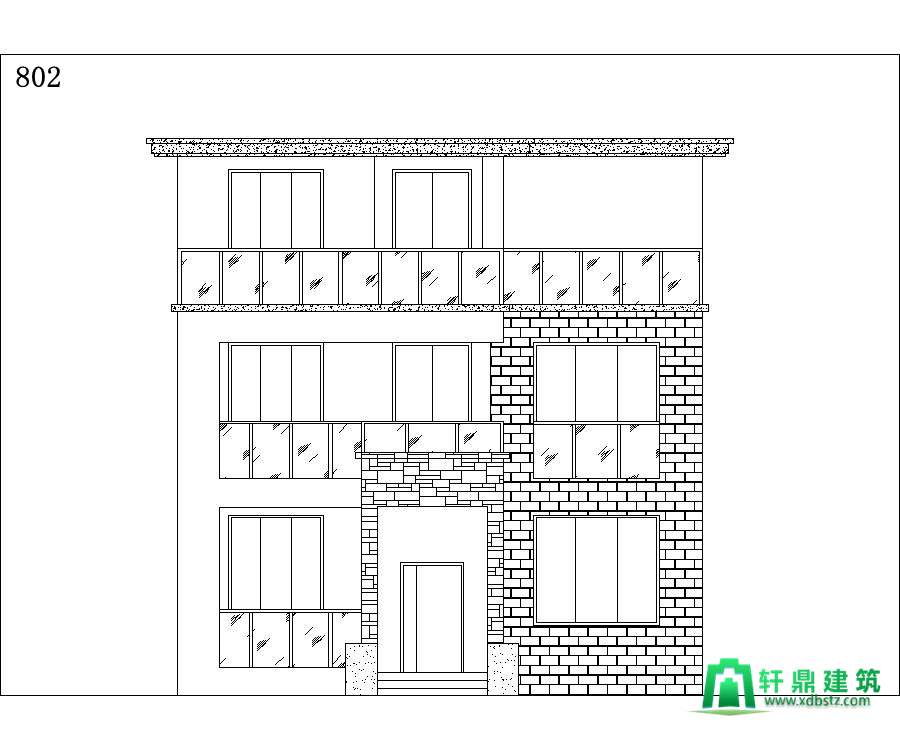

正立面圖：

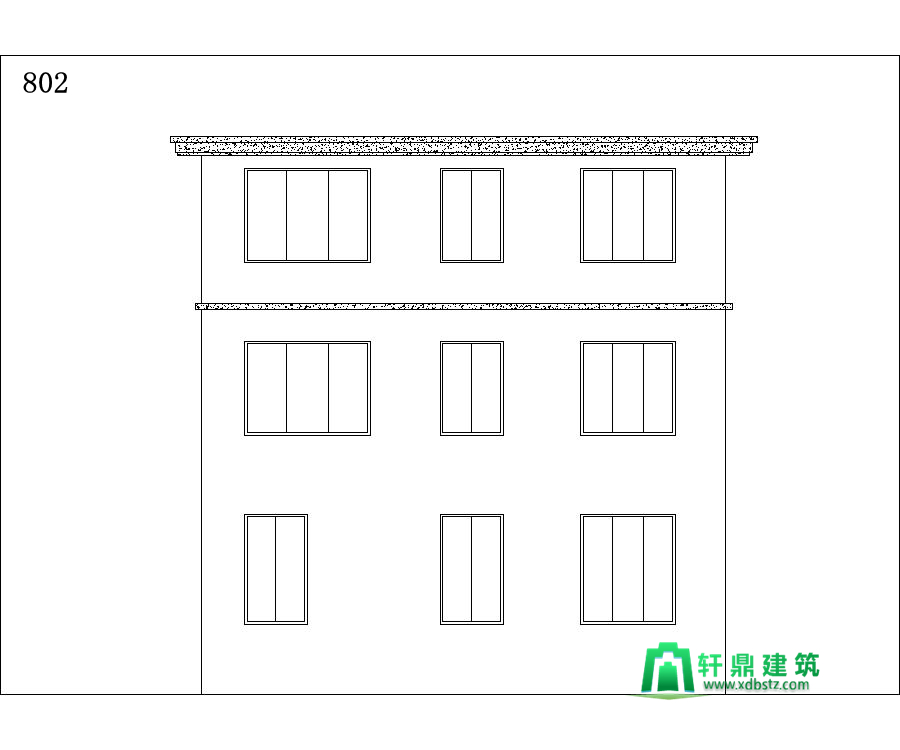

背立面圖：

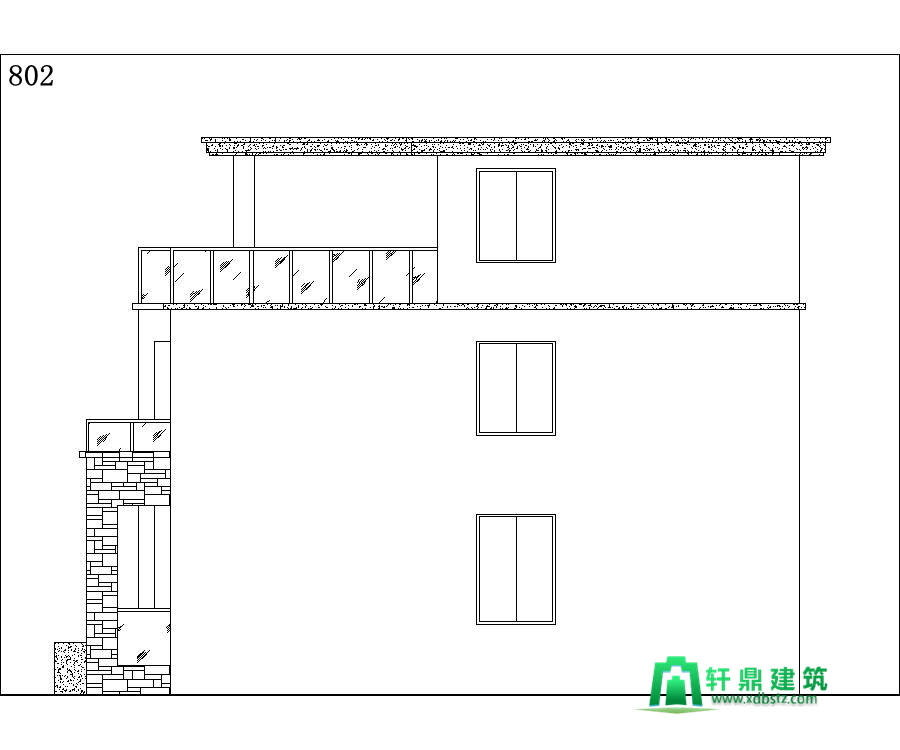

左立面圖：

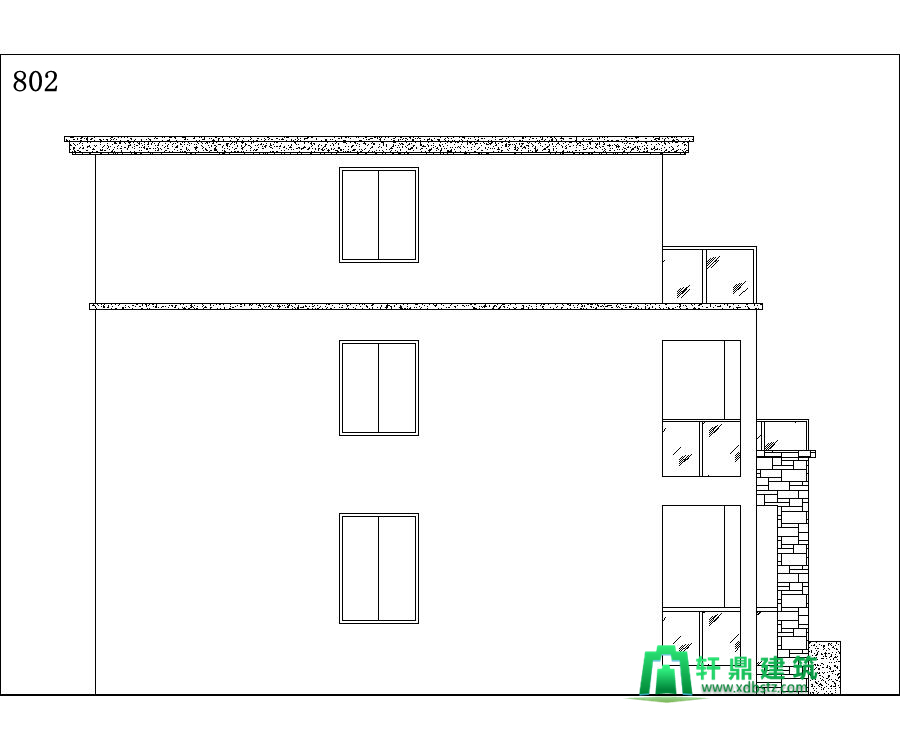

右立面圖：



方法一：您可以聯系我們的客服人員訂購，客服電話0536-3385581，微信（手機同號）13963655595，QQ：38091518

方法二：您只需“立即訂購”提交您的訂購信息，我們收到您的訂單后會第一時間聯系您的。

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
