圖紙內容
建 筑 圖：	建筑施工設計總說明、一層平面圖、二層平面圖、三層平面圖、屋頂平面圖、正立面圖、右立面圖、后立面圖、左立面圖、1-1剖面圖、門窗匯總表、樓梯平面布置圖、節點詳圖
結 構 圖：	結構設計總說明、構造詳圖、基礎平面布置及配筋圖、柱位平面布置及配筋圖、3.470m梁施工圖、6.470m梁施工圖、9.870m梁施工圖、3.470m樓板配筋圖、6.470m樓板配筋圖、屋面樓板配筋圖、樓梯結構平面圖、樓梯結構剖面圖
給排水圖：	給排水設計說明與圖例、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂排水平面圖、衛生間大樣圖、給排水系統圖
電 氣 圖：	電氣設計說明與圖例、配電系統圖、弱電系統圖、一層配電平面圖、二層配電平面圖、三層配電平面圖、屋頂防雷平面圖、基礎接地平面布置圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖
設計功能
一 層：	堂前、客廳、廚房、儲藏室、衛生間
二 層：	臥室、臥室、臥室、衛生間、陽臺
三 層：	臥室、臥室、臥室、衛生間、陽臺

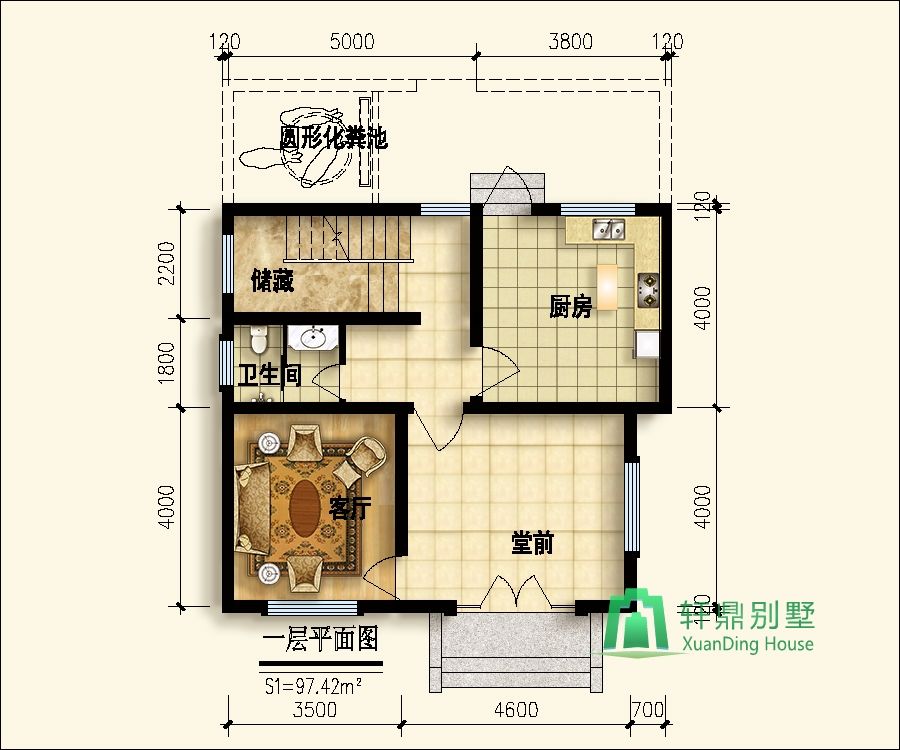

一層平面圖：

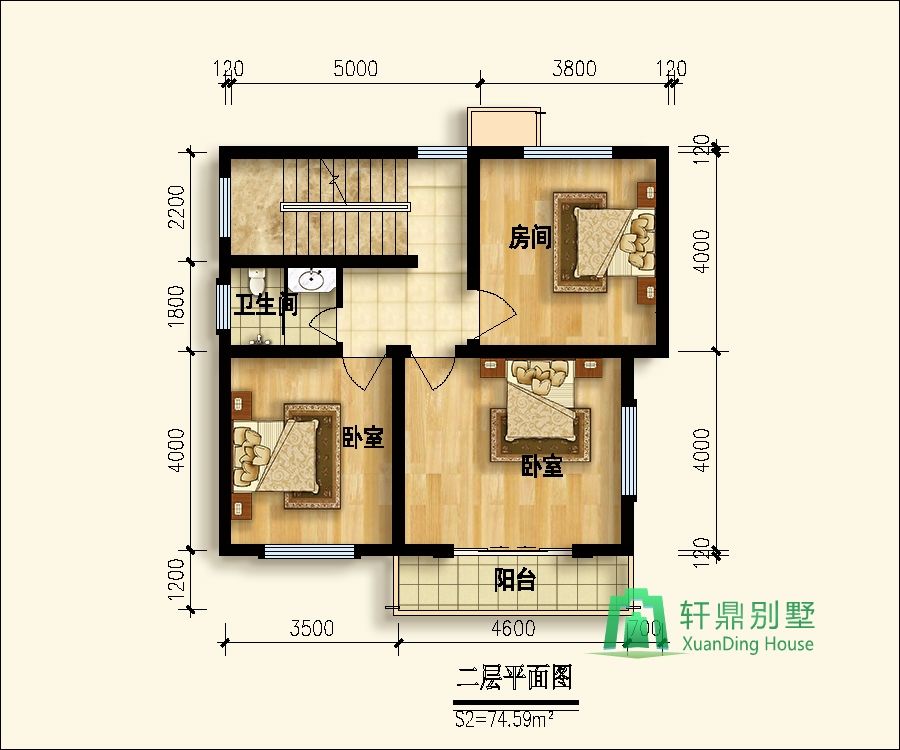

二層平面圖：

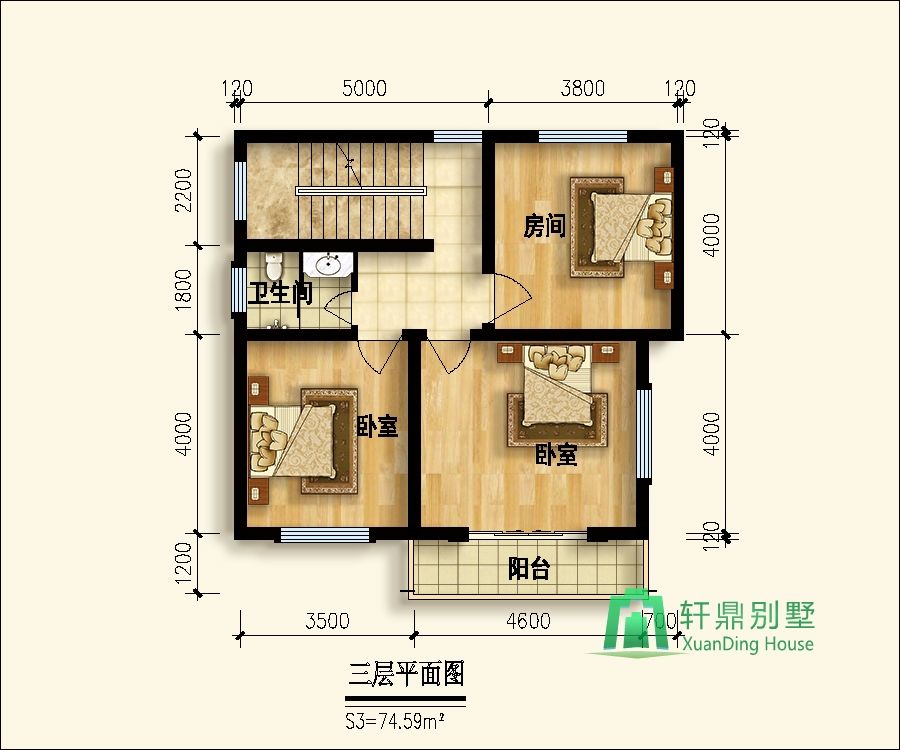

三層平面圖：

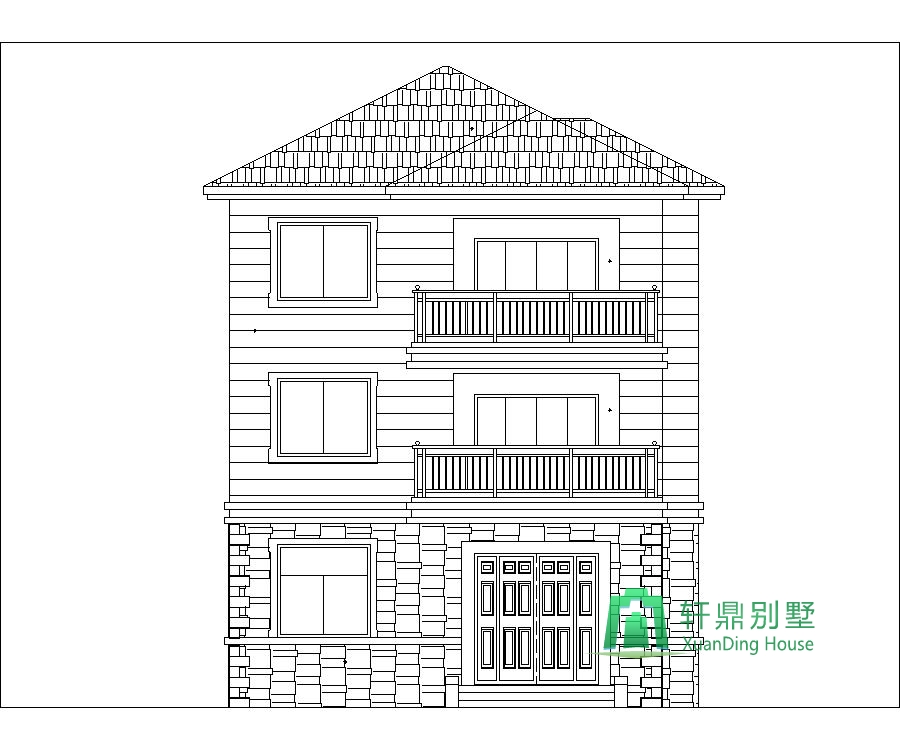

正立面圖：

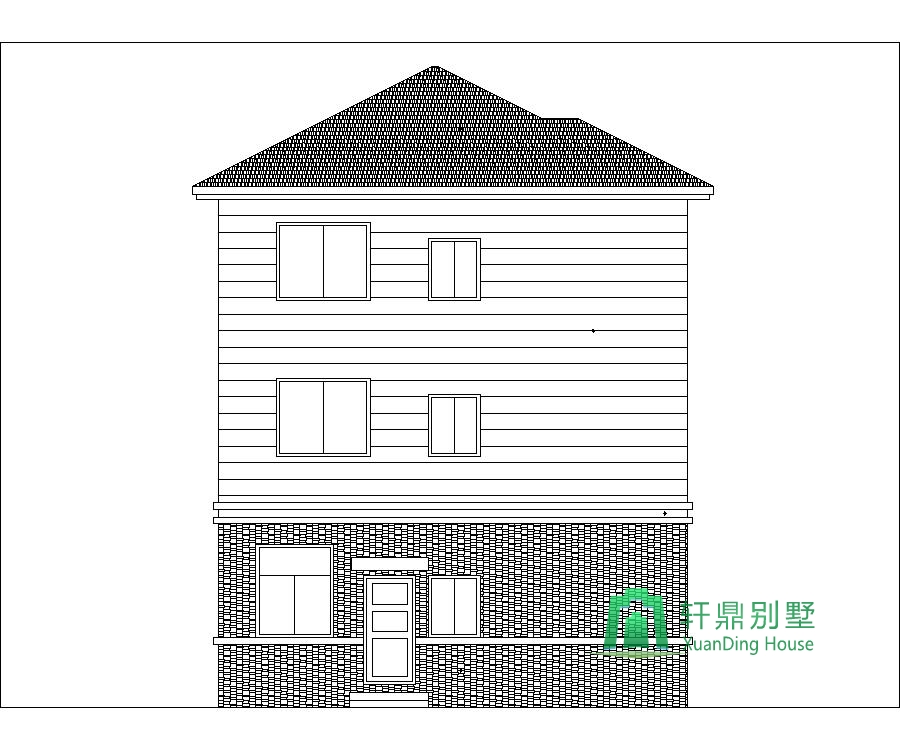

背立面圖：

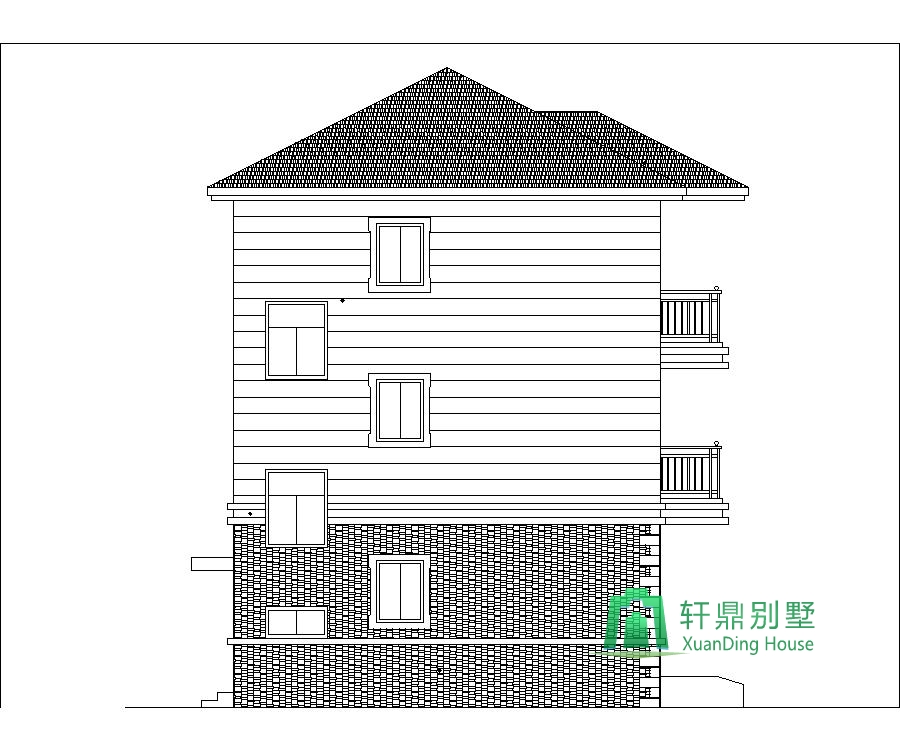

左立面圖：

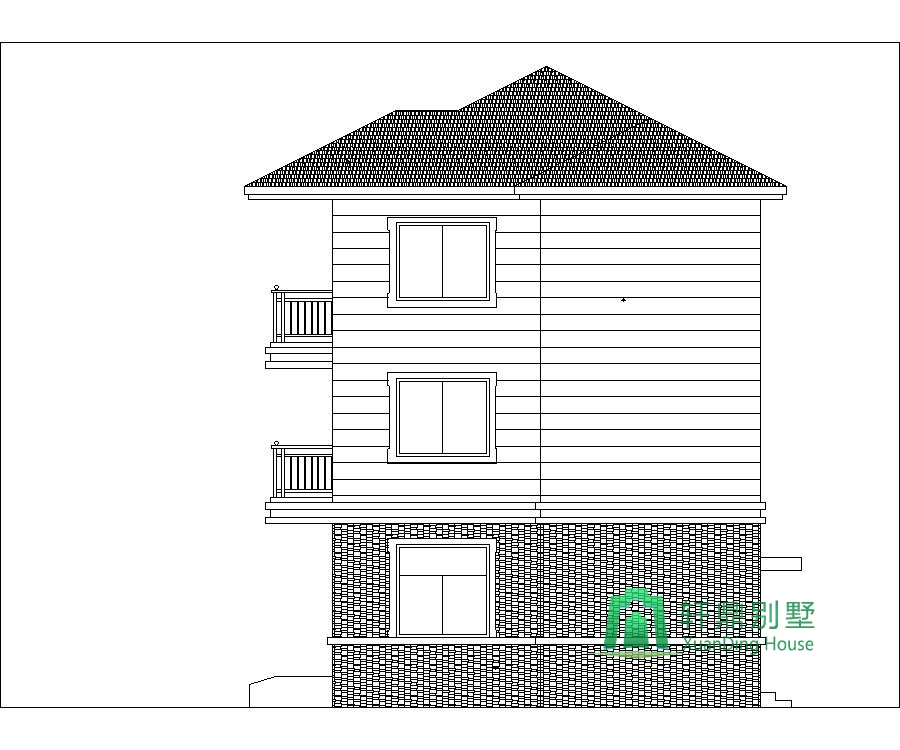

右立面圖：

方法一：您可以聯系我們的客服人員訂購，客服電話0536-3385581，微信（手機同號）13963655595，QQ：38091518

方法二：您只需“立即訂購”提交您的訂購信息，我們收到您的訂單后會第一時間聯系您的。

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
