效果圖：

施工參數：

建筑層數：地上3層， 建筑總高度：10.20m， 建筑占地面積：186.3m， 建筑面積：454.95平方米，建筑安全等級： 二級。

結構體系： 現澆鋼筋混凝土框架，抗震設防烈度七度。

墻體材料及厚度： 0.000以下墻體：采用240厚,砌體強度為Mu10,規格為240X115X53mm的水泥實心磚，水泥砂漿強度M7.5砌筑。

墻體：200厚≥Mu7.5規格為390X190X190mm混凝土空心磚砌筑，Mb7.5砌塊專用砂漿。

圖紙?jiān)斍椋?/strong>

建 筑 圖：

建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、三層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖一、節點大樣圖二、衛生間詳圖、門窗表、門窗大樣圖

結 構 圖：

結構設計總說明一、結構設計總說明二、基礎平面布置圖、基礎施工詳圖、一層梁平法施工圖、二層梁平法施工圖、三層梁平法施工圖、坡屋頂梁平法施工圖、一層板配筋圖、二層板配筋圖、三層板配筋圖、坡屋頂板配筋圖、樓梯配筋圖、節點配筋圖一、節點配筋圖二

給排水圖：

給排水設計總說明、一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、屋頂給排水平面圖、給排水系統圖

電 氣 圖：

電氣設計說明、設備材料表、配電系統圖、弱電系統圖、一層照明平面圖、二層照明平面圖、三層照明平面圖、一層插座平面圖、二層插座平面圖、三層插座平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、屋頂防雷平面圖

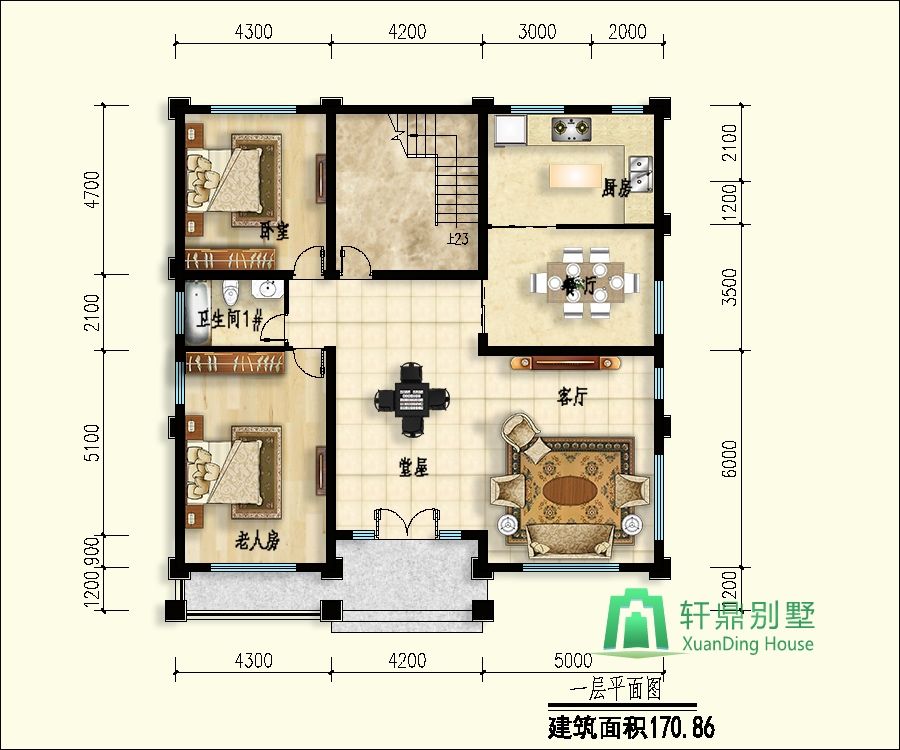

一層平面圖：

二層平面圖：

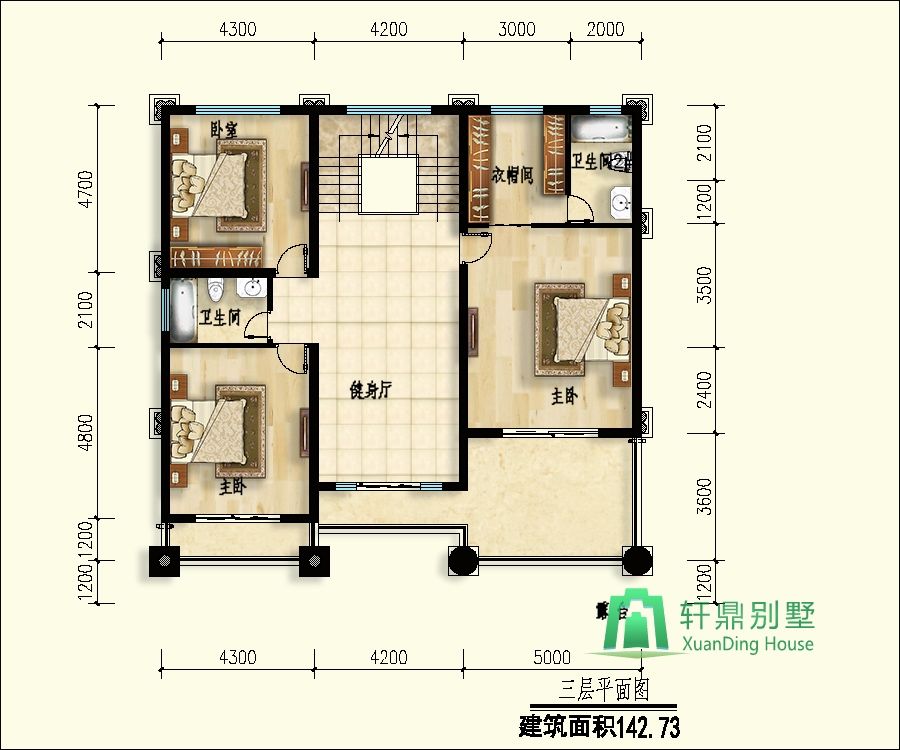

三層平面圖：

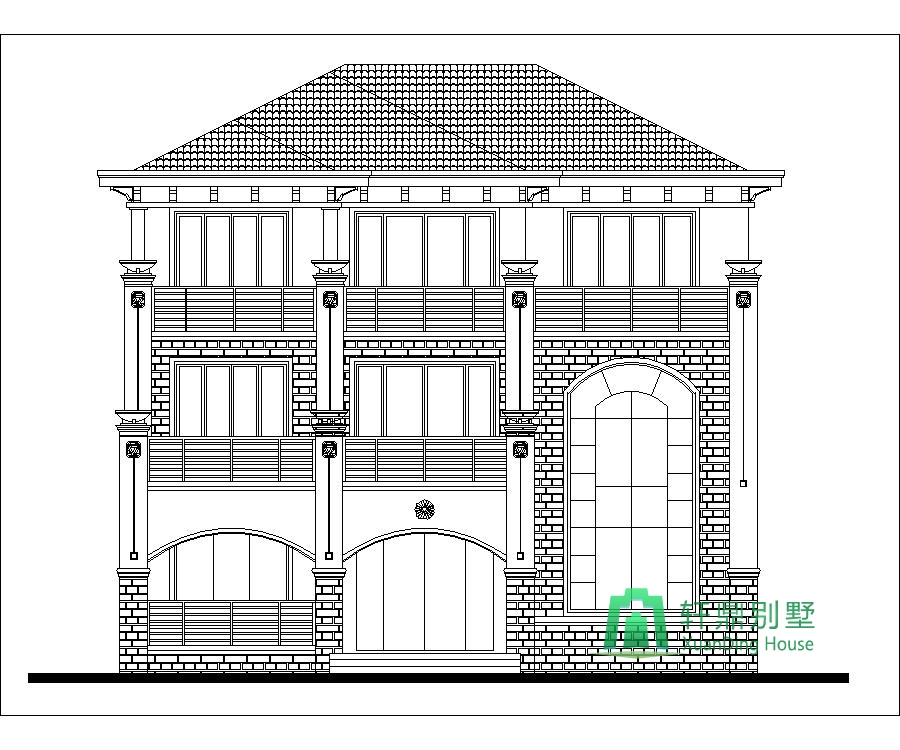

正立面圖：

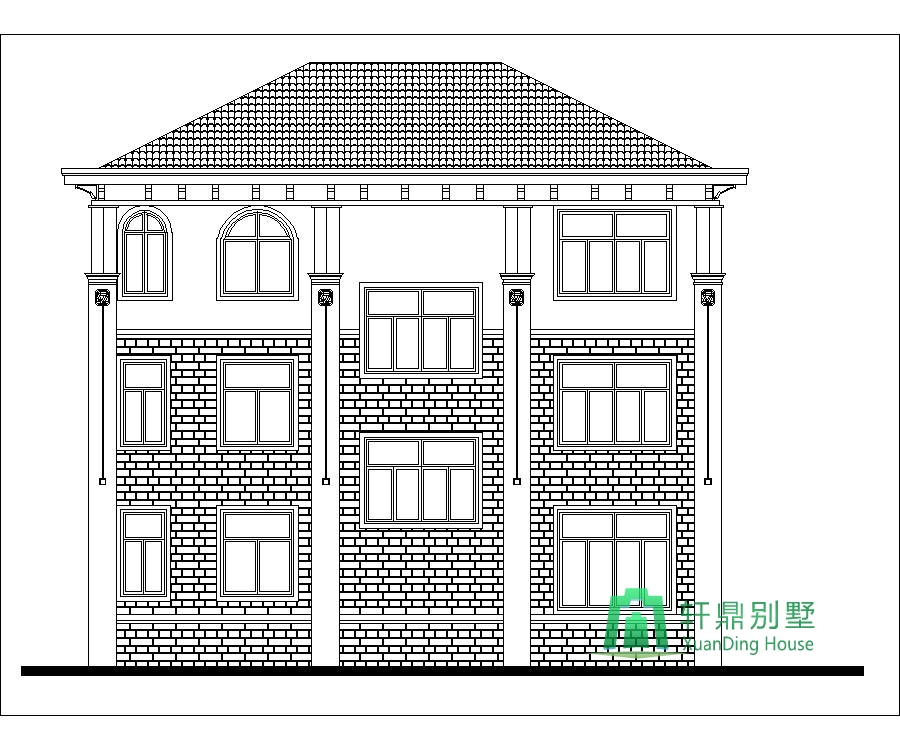

背立面圖：

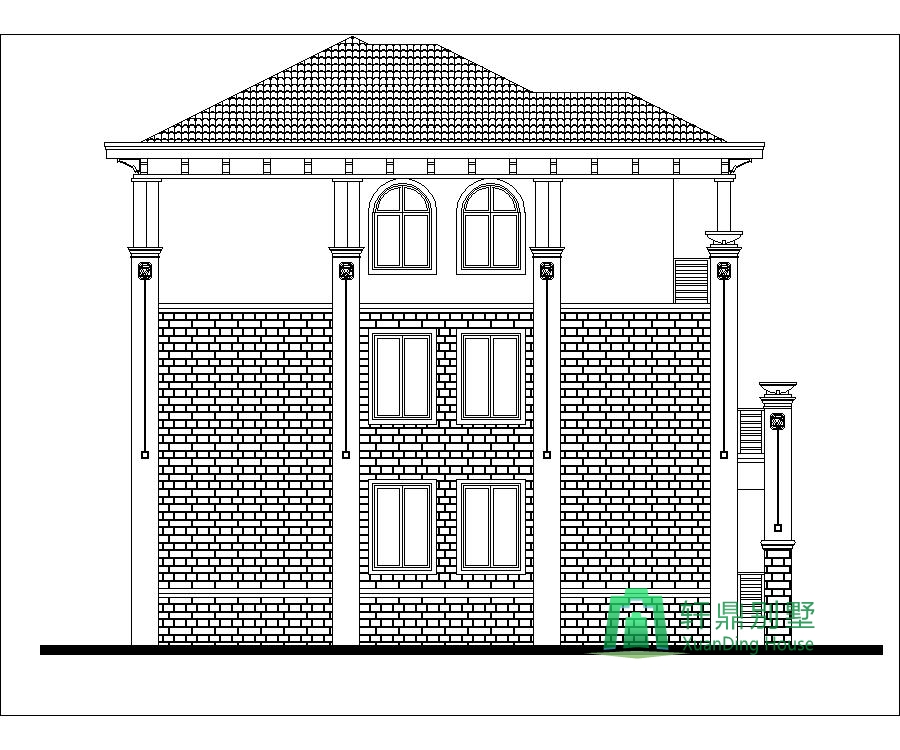

左立面圖：

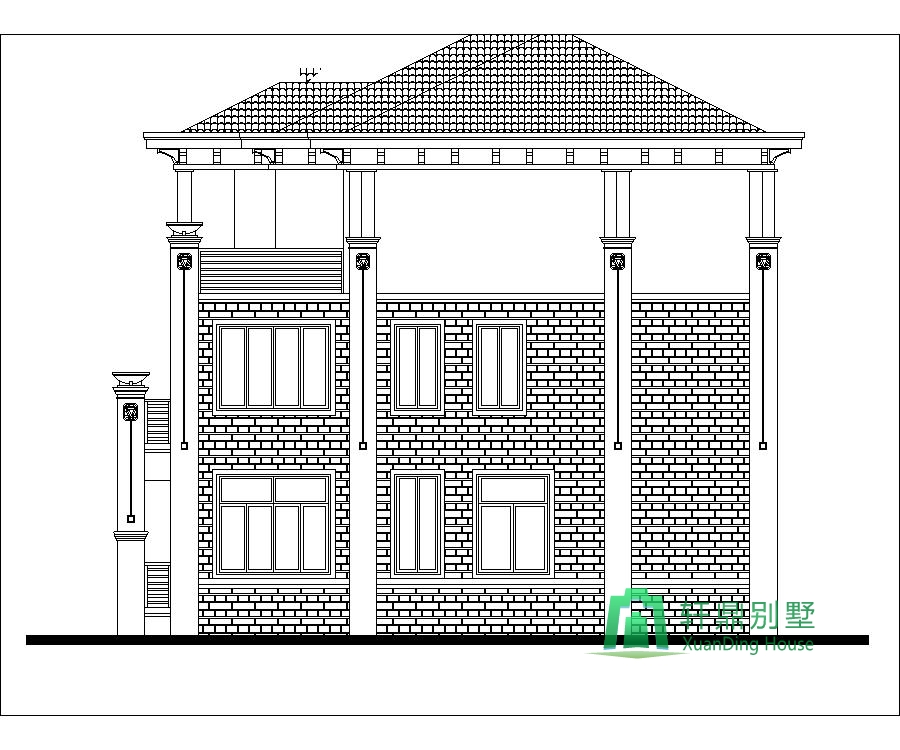

右立面圖：

   本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。

    圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。
