正面效果圖：

俯拍效果圖：

背面效果圖：



圖紙為A3施工激光藍圖+A4高清效果圖照片，不提供電子版

圖紙介紹：

本戶型為農村房屋設計圖，含外觀效果圖，本方案戶型好，三樓包含大露臺，以居住舒適為主，效果圖配色協調，整體美觀大氣。

設計功能：

一層：客廳、餐廳、廚房、主臥（帶衛生間）、臥室、衛生間、洗衣間

二層：家庭廳、主臥（帶衛生間）、臥室3、衛生間、書房

三層：家庭廳、主臥（帶衛生間）、臥室2、衛生間、大露臺

施工參數：

建筑層數：地上3層，建筑總高度：12.15米，總建筑面積：421.44平方米

結構體系： 框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。

結構層高：一層層高3.60米，二層層高3.30米、三層層高3.00米

圖紙詳情：

建 筑 圖：

建筑施工總說明、各層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖等...

結 構 圖：

結構設計總說明、基礎平面布置圖、基礎施工詳圖、各層梁平法施工圖、各層板配筋圖、樓梯配筋圖、節點配筋圖等...

給排水圖：

給排水設計總說明、各層給排水平面圖、屋頂給排水平面圖、給排水系統圖等...

電 氣 圖：

電氣設計說明、配電系統圖、弱電系統圖、各層照明平面圖、各層插座平面圖、各層弱電平面圖、接地平面圖、屋頂防雷平面圖等...

    本套圖紙經過我公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。
    圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙，帶來是大量的施工問題、重復的建材投入、不安全的結構、以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。

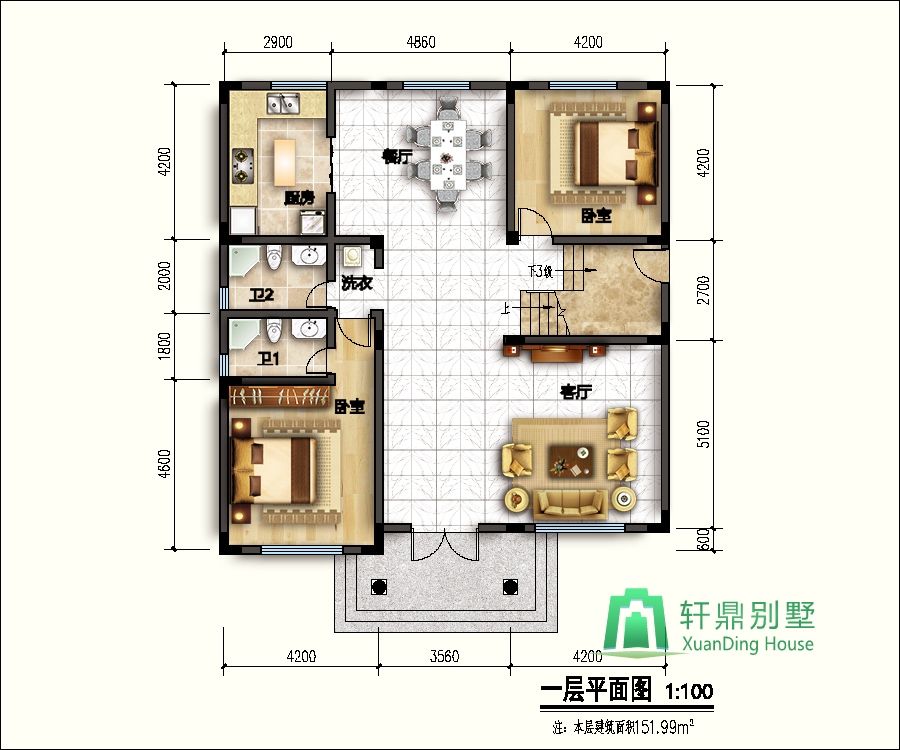

一層平面圖：

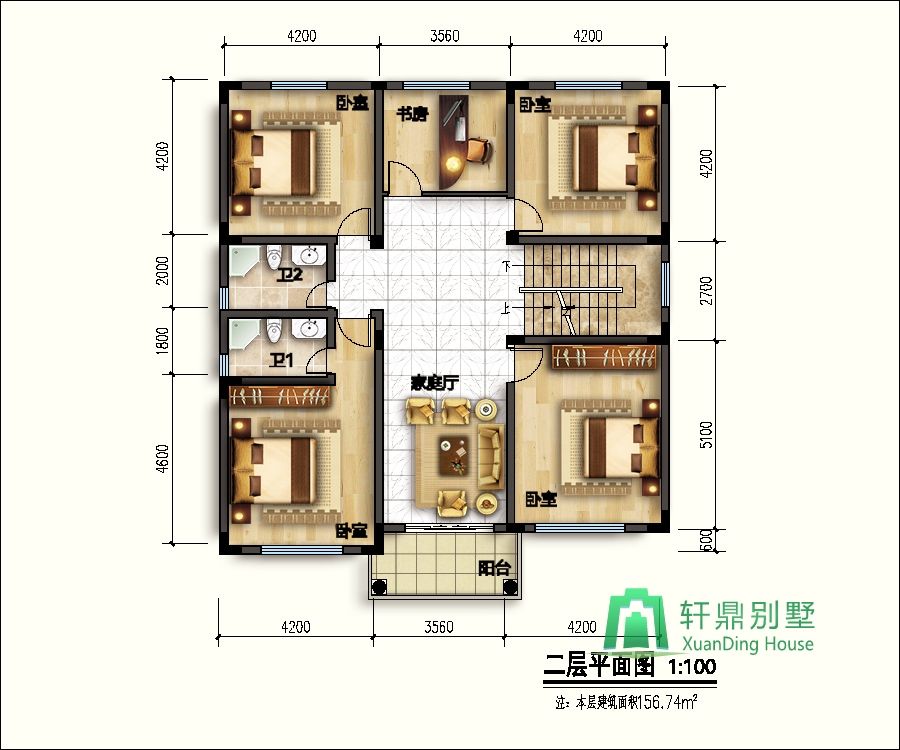

二層平面圖：

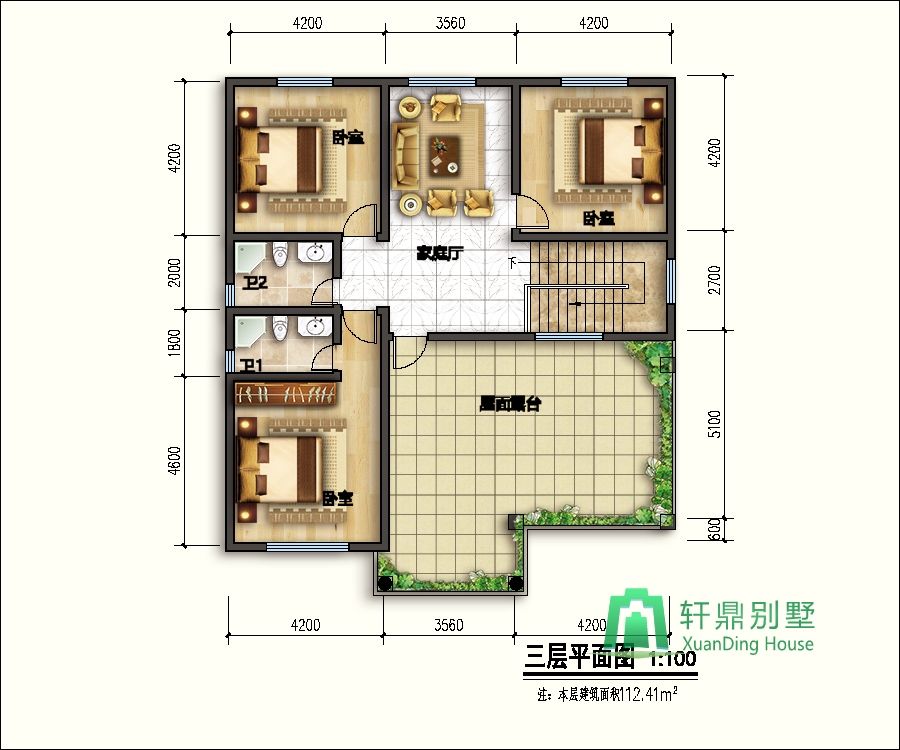

三層平面圖：

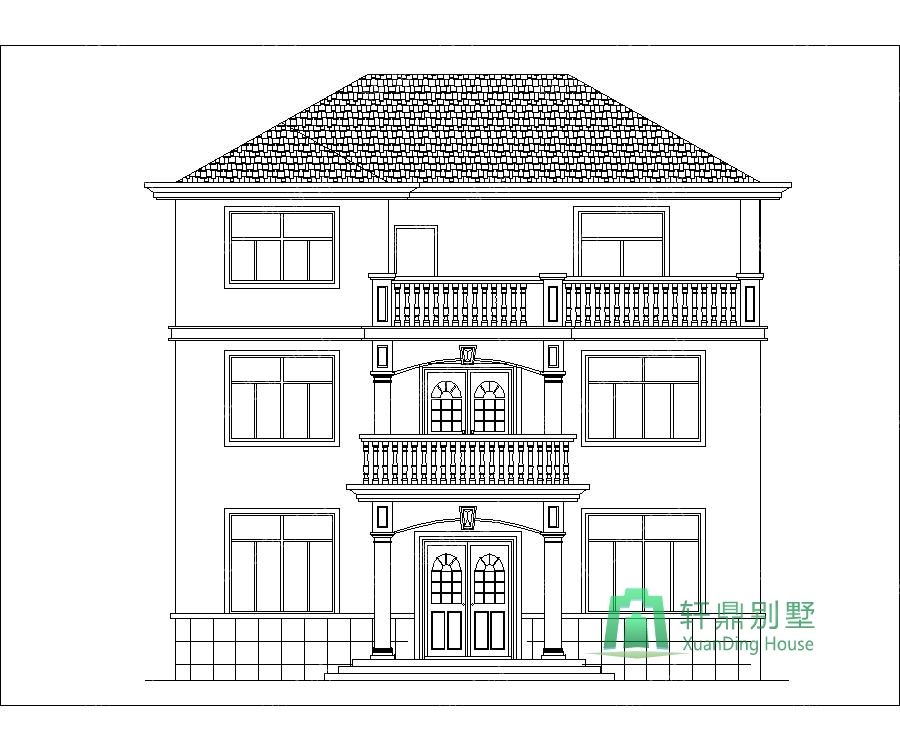

正立面圖：

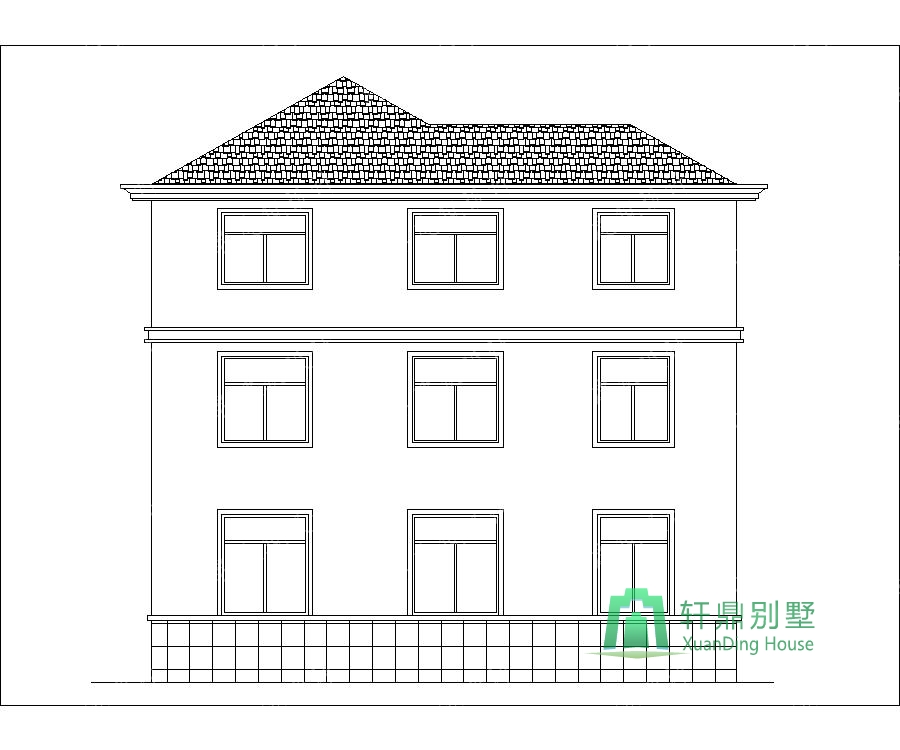

背立面圖：

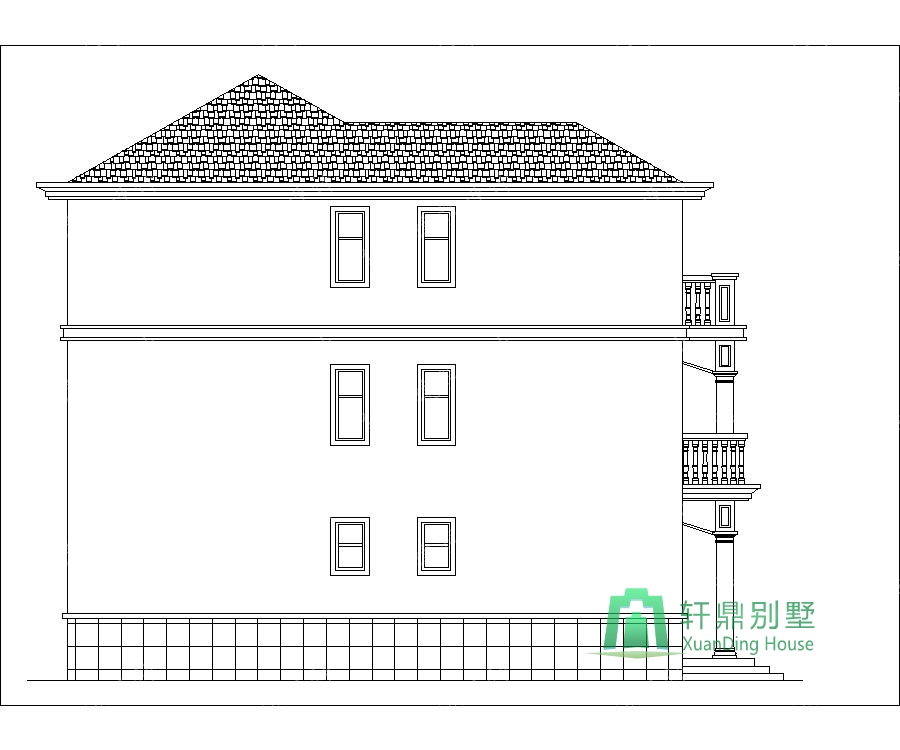

左立面圖：

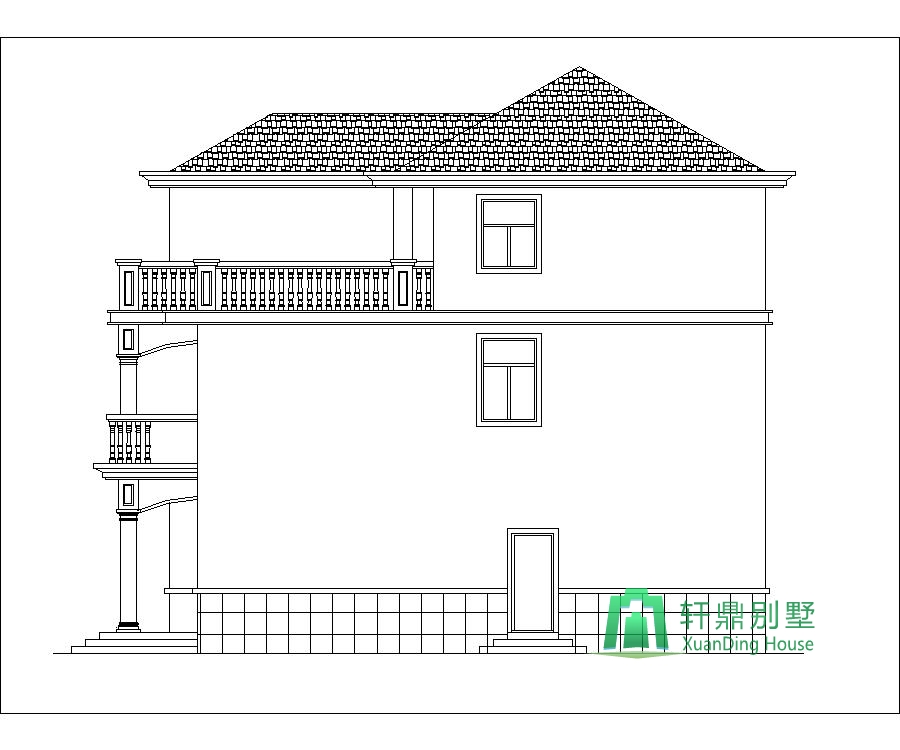

右立面圖：

圖紙實拍：

特別說明：我們的這套成品圖紙不包修改和調整，因為圖紙調整是牽一發動全身，改圖甚至比重新設計還要復雜和花費精力，所以我們的圖紙都不做修改。

    圖紙非常詳細，若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，這個可以聯系我們這里的主創設計師劉工來按需定制設計，這套全套施工圖及效果圖設計下來是6000的設計費用，若是地基尺寸正好吻合的也直接購買這個成品圖紙的話，這套成品圖紙價格是598元，我們的咨詢電話：0536-3385581 微信為13963655595。

方法一：您可以聯系我們的客服人員訂購，客服電話0536-3385581，微信（手機同號）13963655595，QQ：38091518

方法二：您只需“立即訂購”提交您的訂購信息，我們收到您的訂單后會第一時間聯系您的。

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
