正面效果圖:

側面效果圖:

背面效果圖:

圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版

圖紙介紹:

   傳承了中華傳統建筑的精髓，保持著傳統建筑融古雅、簡潔、富麗于一體的獨特藝術風 格。以大自然為皈依，兼蓄道、釋，含隱蓄秀，奧僻典雅。

本套圖紙經過山東軒鼎建筑設計有限公司各專業注冊工程師依照國家建筑行業標準設計、修訂、審核，已經完全達到國家規范設計標準要求，我們所有的圖紙均為施工藍圖，嚴格按照設計院標準出圖，每一套圖紙均蓋有公司設計公章，蓋有設計公章即對別墅設計圖紙結構安全負終身責任制，業主朋友可以放心購買，安心建房。

圖紙質量決定圖紙價格，我們相信高質量的圖紙帶給建房者的是事半功倍的效果，而有的粗制濫造的設計圖紙帶來的是大量的施工問題、重復的建材投入、不安全的結構以及錯誤百出的細節等等，所以請建房的朋友能慧眼識圖，相信軒鼎的實力。

設計功能：

一層：客廳、門廳、廚房、餐廳、臥室、臥室、衛生間、衛生間

二層：臥室、臥室、臥室、臥室、衛生間、衛生間、衣帽間、棋牌室

三層：臥室、臥室、臥室、衣帽間、衛生間、休閑區、大露臺

施工參數：

建筑層數：地上3層，建筑總高度（到屋脊高度）：12.768米，總建筑面積：351.62平方米

結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。

樓層層高：一層層高3.9米，二層層高3.3米，三層層高3.3米。

圖紙內容：

建筑圖：

建筑施工總說明、各層平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、節點大樣圖等

結構圖：

結構設計總說明、基礎平面布置圖、基礎施工詳圖、各層梁施工圖、各層板配筋圖、樓梯配筋圖、節點配筋圖等

給排水圖：

給排水設計總說明、各層給排水平面圖、屋頂給排水平面圖、給排水系統圖等

電氣圖：

電氣設計說明、配電系統圖、弱電系統圖、各層照明平面圖、各層插座平面圖、各層弱電平面圖、接地平面圖、屋頂防雷平面圖等

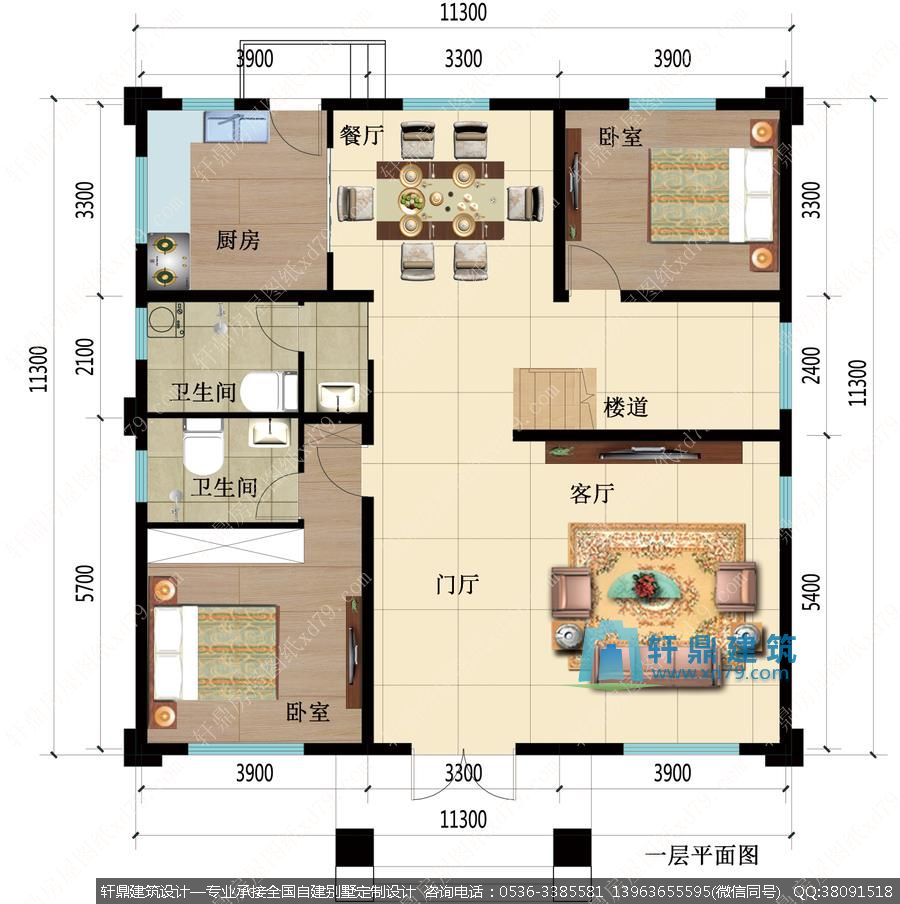

一層平面圖:

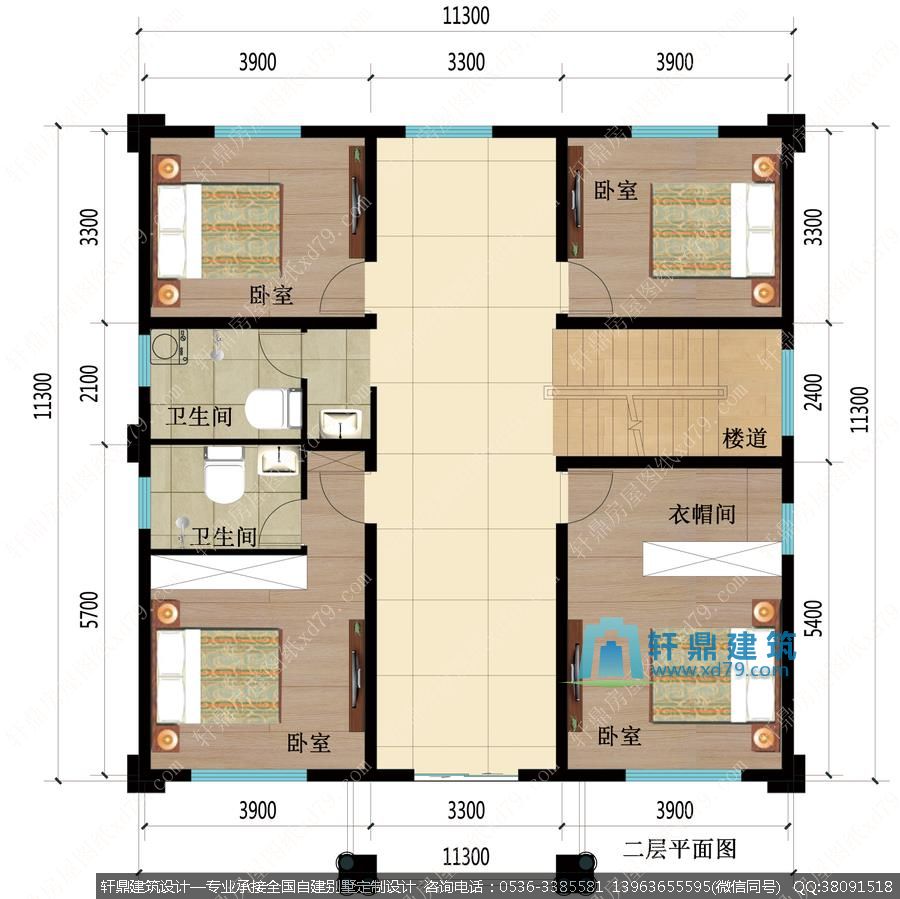

二層平面圖:

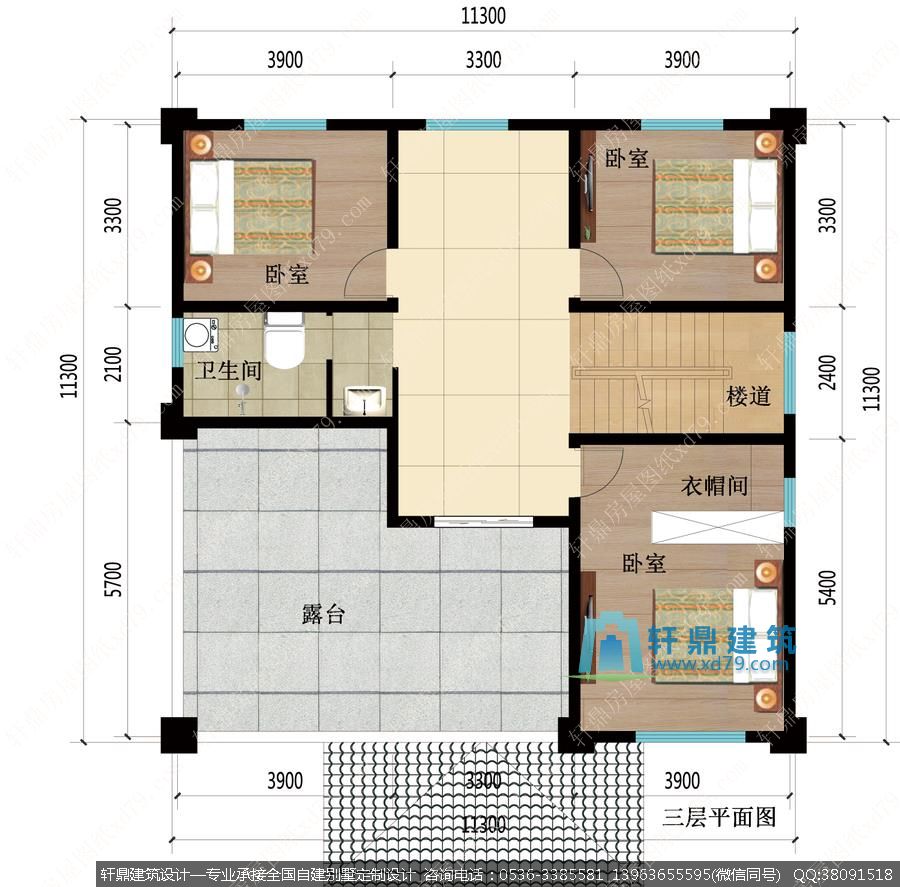

三層平面圖:

特別說明：我們的這套成品圖紙不包修改和調整，因為圖紙調整是牽一發動全身，改圖甚至比重新設計還要復雜和花費精力，所以我們的圖紙都不做修改。圖紙非常詳細，若是您喜歡本套風格的設計圖，但是圖紙尺寸和房間功能不符合實際建房要求，這個可以聯系我們定制設計，若是地基尺寸正好吻合的也直接購買這個成品圖紙的話，這套成品圖紙價格是698元，我們的咨詢電話0536-3385581，微信13963655595。



方法一：您可以聯系我們的客服人員訂購，客服電話0536-3385581，微信（手機同號）13963655595，QQ：38091518

方法二：您只需“立即訂購”提交您的訂購信息，我們收到您的訂單后會第一時間聯系您的。

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
