圖紙為A3施工激光藍圖+ A4高清效果圖照片，不提供電子版，本套成品模板圖紙已經完善，不做任何修改，如需定制修改設計請點擊定制設計。

圖紙介紹：

江西姜總11.8*11.2米四層別墅設計圖案例。姜總老家在江西九江市，和家人常年在外工作，手里有了一定的積蓄，準備回九江老家重新 蓋房子。家里兄弟姐妹較多，自己又是老大，所以在設計需求上，臥室 要多一些，逢年過節，家人來住段時間時候，都能有屬于自己的居住空間。此款外觀頗有自己獨特的特點，非常的抓人眼球。家人都比較喜歡帶露臺的房子，變每層都帶有連廊陽臺的設計，充分地吸收陽光帶來的美好。清晨第一縷陽光照進，新的一天開始了。圖紙齊全，請朋友放心購買。

設計功能：

☑ 占地尺寸：11.8*11.2米

☑ 占地面積：122.40㎡

☑建筑面積：588.00㎡

☑ 建筑結構：框架結構

☑ 造價估算：68-75萬

☑ 一層建筑面積（包含外墻）：122.40㎡

注：占地面積為一層建筑面積（平面圖有標注）+外部臺階或連廊的面積，面寬為東西兩墻（包括墻體厚度） 的距離，進深為后墻到門樓柱子前端的距離。

施工參數：
建筑層數：地下1層，地上4層，建筑總高度（到屋脊高度）15.712米，建筑面積588.00平方米。
結構體系：框架結構，抗震設防烈度七度，屋面為現澆混凝土屋面。
樓層層高：一層層高4.1米，二層-至四層層高3.3。

后期效果圖：

俯視效果圖：

側面效果圖：

背面效果圖：

負一層平面圖：客廳，衛生間，儲藏室。本層108平方米的建筑，除了一間儲藏室+衛生間外，就是整個的客廳面積，非常的寬敞。家里小孩子多，足夠可以玩耍。儲藏室可以改為臥室或者娛樂室等。

一層平面圖：休閑廳，餐廳，廚房，衛生間，臥室。本層為居住生活區域，只要父母居住，以及大家的用餐。帶有后門設計，進出后花園方便

二三層平面圖：二樓三樓布局相同，每層共有三間臥室，每間臥室都有自己的特點，滿足家人對生活住宿的需求。起居廳的設計，讓大家可飯后的聊天后者親子活動。

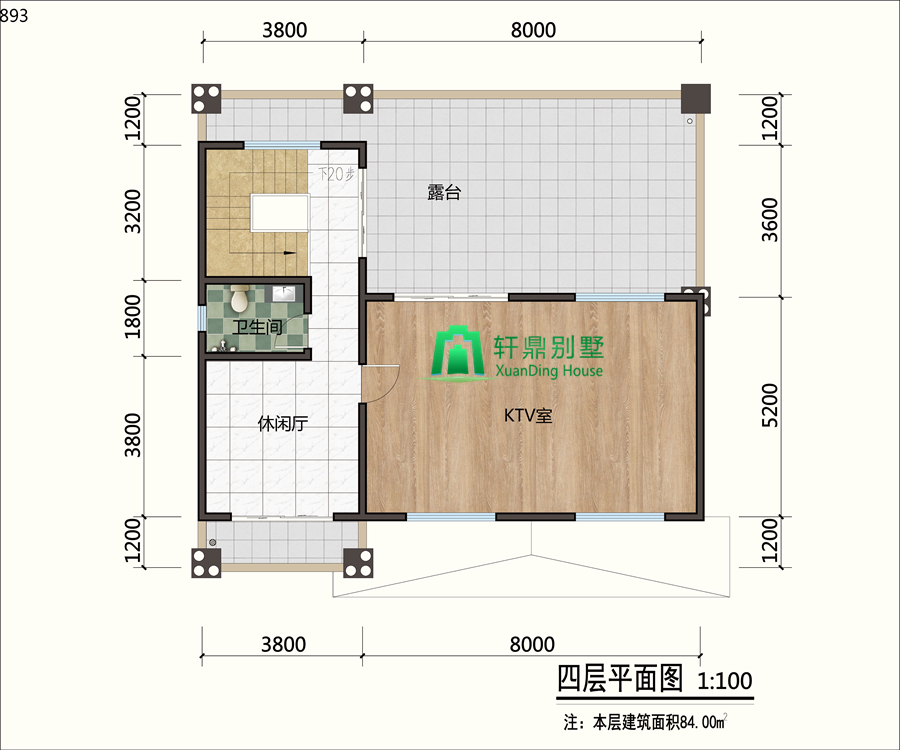

四層平面圖：休閑廳，衛生間，露臺，KTV室。以休閑為主，在露臺組織個家庭燒烤，在娛樂室唱一首好聽的歌，讓生活過的豐富多彩。

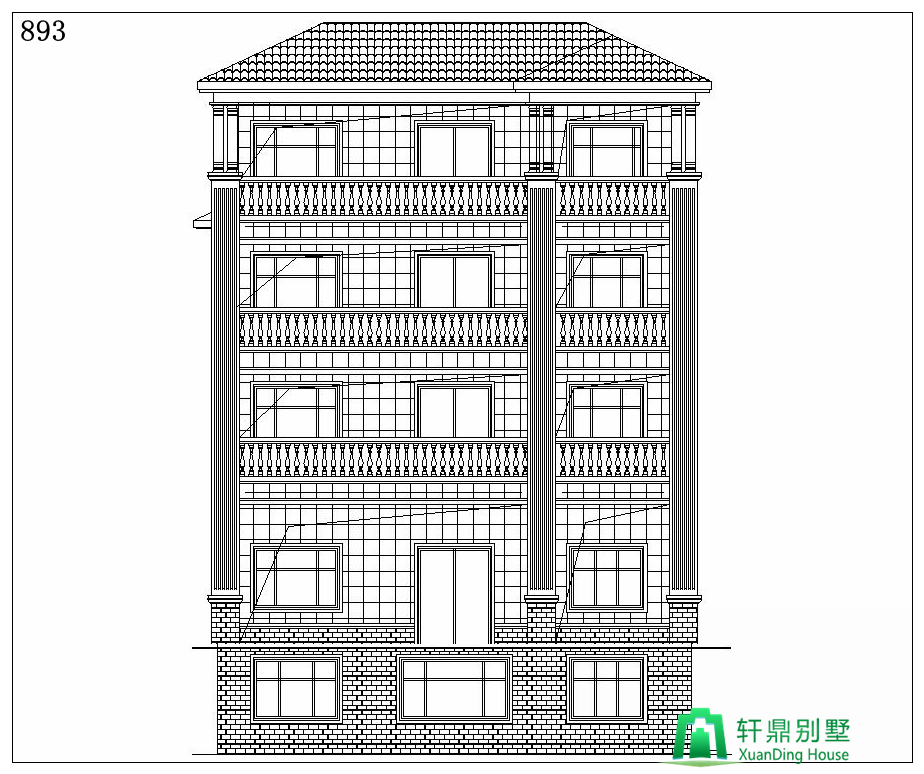

正立面圖：

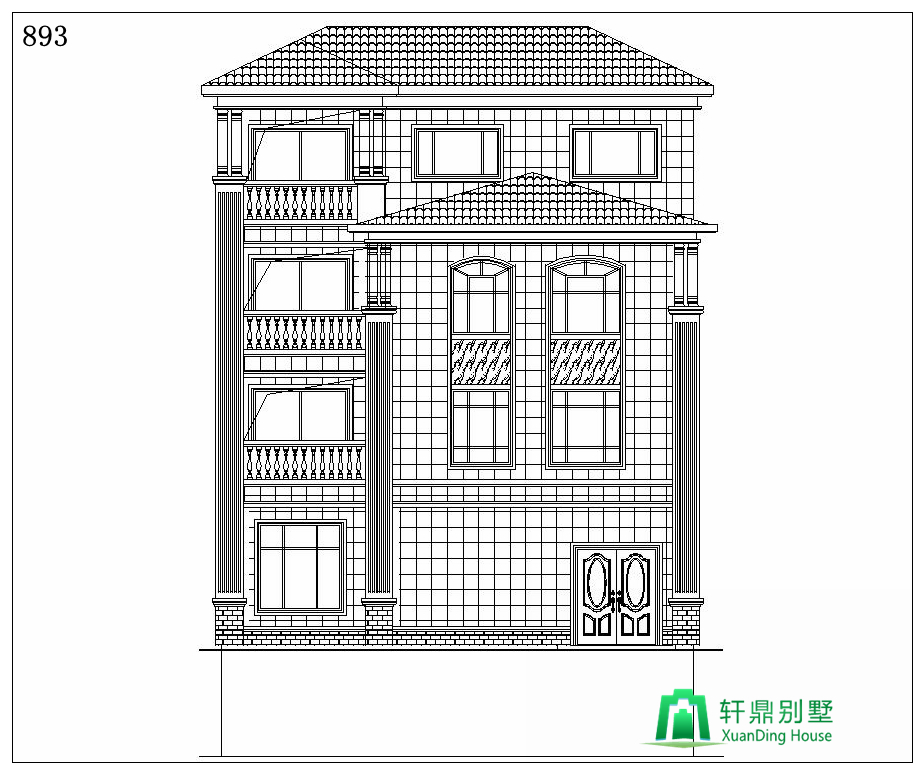

背立面圖：

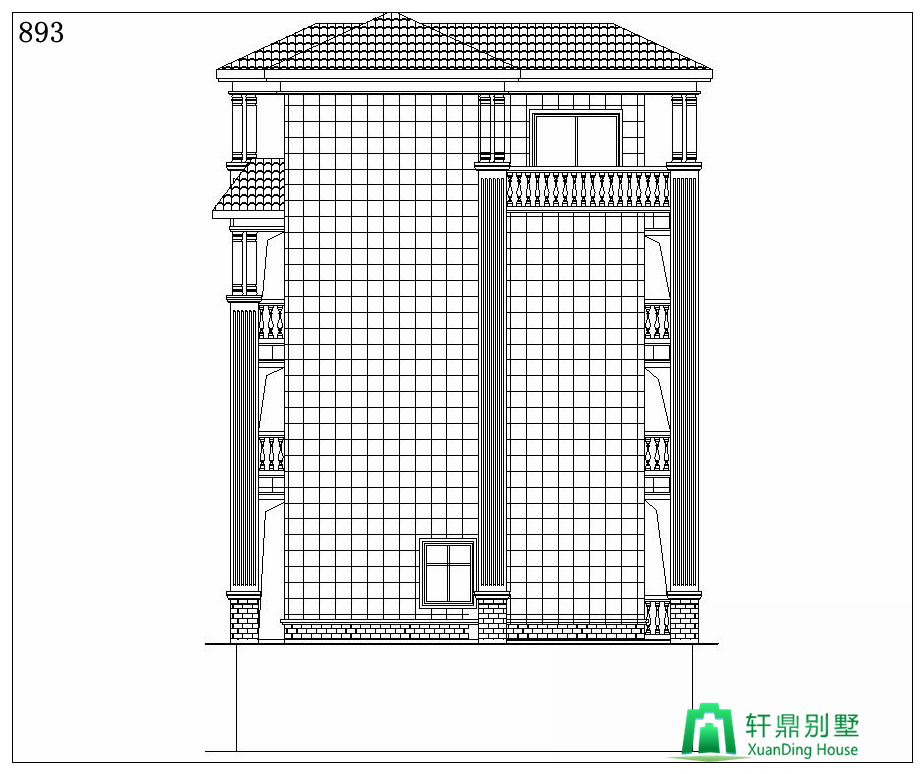

左立面圖：



右立面圖：

方法一：您可以聯系我們的客服人員訂購，客服電話0536-3385581，微信（手機同號）13963655595，QQ：38091518

方法二：您只需“立即訂購”提交您的訂購信息，我們收到您的訂單后會第一時間聯系您的。

本站圖紙如果用于建造房屋，為保證建造安全、圖紙和實際地質情況相吻合，以及各地施工做法及水平的差異，避免因為直接使用圖紙造成的材料浪費或者返工，圖紙務必請專業人士驗證后，再進行使用！
很多網站以光盤的形式出售圖紙，宣稱有6000多套甚至更多，請您務必慎重考慮，那些光盤里面大部分只有效果圖而沒有施工圖，有CAD圖紙的設計內容也是不完整的，只是方案圖而不是施工圖，缺少了節點圖、結構配筋圖、水電圖等等，如果您對建筑行業不了解，等收到光盤并付款后發現里面的圖紙不完整就于事無補了。選擇齊全的施工圖紙才能用于建房。
